Paso 4: Rectángulo de dimensiones
Podríamos utilizar una restricción igual a la dimensión vertical de la fuerza igual a la dimensión horizontal, pero por diseño ambos lados podemos crear una pierna que no es cuadrada. Y proporcionamos un ancho y espesor dimensión que poblará la lista de materiales.
Seleccione la herramienta de dimensión.
Dimensión Vertical lado revoloteando sobre la línea hasta que pone de relieve, la línea, mover la línea y selección de un punto para situar la dimensión...
Seleccione la... Editar el botón de la ecuación a la derecha del valor en el cuadro de entrada de Control de dimensión para entrar en el Editor de ecuaciones. Esto permitirá que el nombre del parámetro de etiquetado, así como introduciendo un valor para el parámetro.
Seleccione el botón Modify para modificar el parámetro actual.
Ingrese espesor para el nombre del parámetro, como nos gusta etiquetar a la dimensión a lo largo del eje Z como grueso entonces posible.
Ficha para el campo de la ecuación y escriba el valor de 1 ½.
Ficha fuera del campo de ecuación para completar la entrada del campo. Es prudente pestaña fuera de una cancha después de cualquier entrada para finalizar entrada de datos. En algunos casos el OK o el botón aplicar se destaca hasta que finalice la entrada actual con un tabulador, y esto es un buen hábito para entrar.
Seleccione el botón OK para completar la operación de modificar y volver a la ventana del Editor de ecuaciones.
Asegúrese de que el parámetro actual todavía se destaca y seleccionar el botón OK para el Editor de ecuaciones para volver a la zona de gráficos y la caja de Control dimensión.
Sugerencia: Si ningún otro parámetro es resaltado al salir del Editor de ecuaciones, tras entrar a través de un valor de cuadro de diálogo Editar, el parámetro resaltado será sustituido por el valor del parámetro actual. Esta es una característica que permite especificar rápidamente un valor para un parámetro usando un parámetro existente. Si quieres modificar varios parámetros, es mejor entrar por el icono de Editor de ecuaciones f (x).
Pulse ENTER para aceptar el valor de la dimensión y cerrar el cuadro de Control de dimensión. Se cambiar el tamaño de la figura basada en el valor de su dimensión.
Hacer lo mismo con una línea Horizontal y la etiqueta esta dimensión de anchura, con un valor de la ecuación de 1 ½.

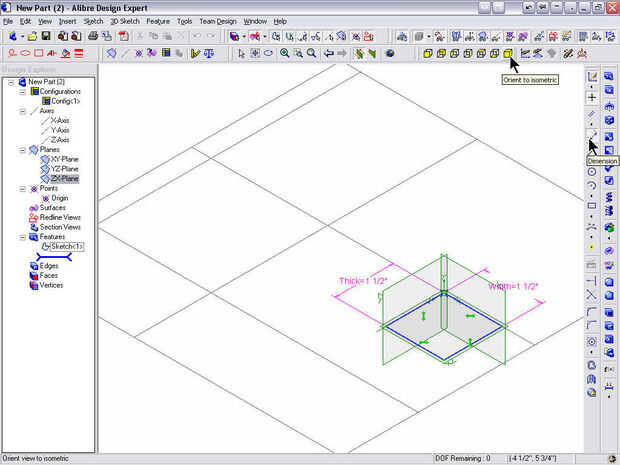

Orientar a la isométrica para que el área de dibujo muestra claramente la dirección de la extrusión de la parte plana en la parte superior de la pierna de la coctelera.
