Paso 9: Loft la parte afilada de la pierna del estilo de la coctelera

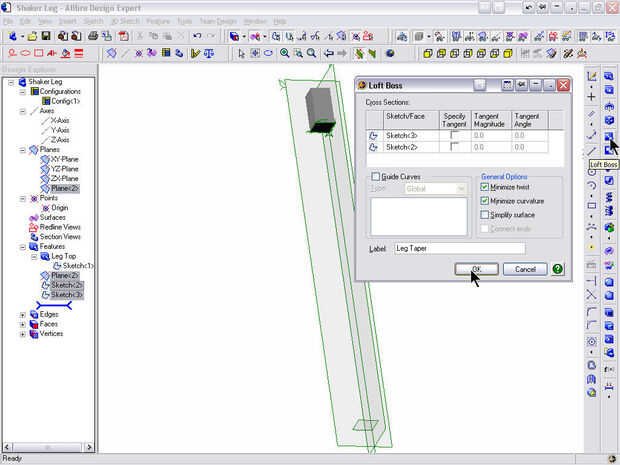

Mantenga pulsada la tecla CTRL y seleccione el bosquejo anterior de la parte inferior de la pierna desde el explorador de diseño. Esto agregará el segundo bosquejo a la buhardilla. Más bocetos pueden agregarse a un loft para definir formas más complejas, pero se requiere un mínimo de 2.
Cambie el campo etiqueta a "Forma cónica de la pierna" y dejar el resto de las opciones sin cambios.
Pulse el botón OK para crear la función de la pierna de afilado.
Ahora han creado una pierna agitador cónico, y usted puede agregar algunos colores y parte datos para completar la parte.
La construcción de la parte recta por el eje Y y planos de referencia atravesando el borde recto no cónica ahora ayudarán a orientar la pierna al introducir la pieza en un conjunto. Basta girar en la geometría de referencia para la parte después de que se inserta en la Asamblea. El cono es tan superficial que es fácil cometer un error y restringir la pierna en una orientación incorrecta. El plano de referencia ZX ayuda a localizar la transición de lados rectos a la forma cónica, y las caras superior e inferior de la pierna pueden ser utilizadas para las restricciones según se requiera.
Se trata de un caso donde la experiencia ha demostrado que es mejor que se desvían de la norma de construir una parte simétricamente sobre los ejes de referencia y origen.
