Servo controlado laberinto mármol construir 2 (4 / 6 paso)

Paso 4: Construir la Base

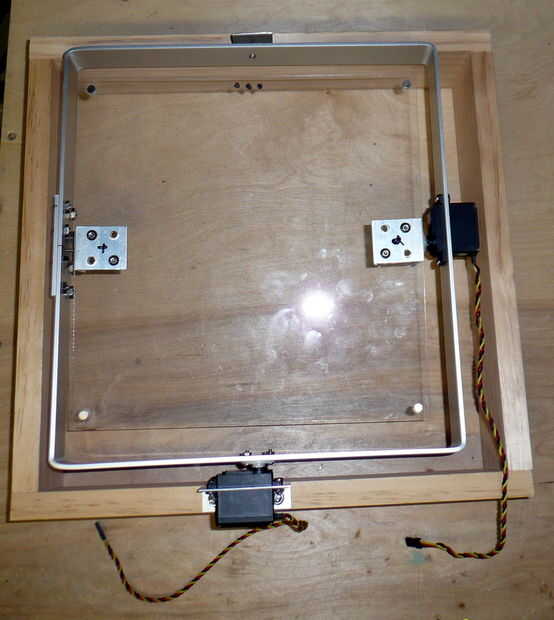

Habrá soporte de un servo y un pivote en la base. Un lado de las escuadras de aluminio se puede recortar a 3/4" ancho puesto que descansan en los tablones de pino. El pivote es sólo una más 1.25" pedazo largo de aluminio ángulo, con un orificio de 3/16" en él.

Usted puede comprar los soportes del servo o hacer uno - ver la imagen de una manera. Para el que hice, utilicé un 2.5" pedazo largo del aluminio de 1,5" x 1,5" ángulo.

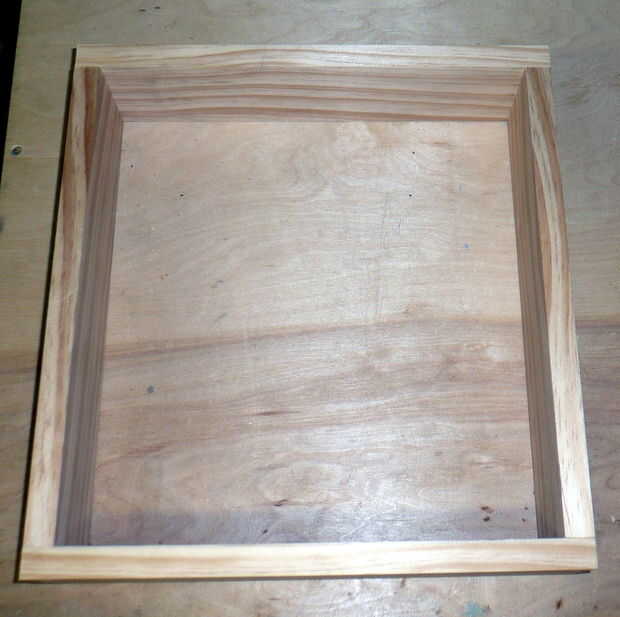

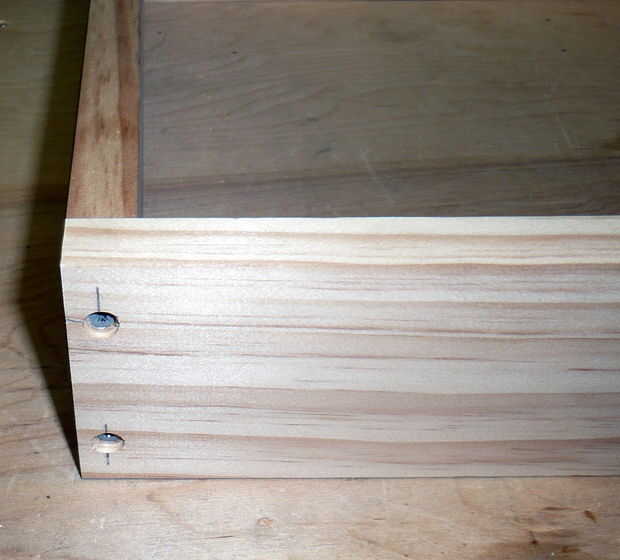

La base puede hacerse de madera. He usado tablas de 1 x 4 de alta calidad. Dos de ellos fueron 15" de largo y dos eran 13.25" largo - eran fundamentales para asegurarse de que el servo y el pivote ajuste perfectamente. Utilicé tornillos de drywall de 1-5/8" para mantenerlos juntos. La perforé los agujeros con un taladro de fregadero contra puesto que estaban cerca del borde de la madera.

El pivote se centra en uno de los lados de 11,25" y el soporte del servo del otro lado - no se olvide de centro del cuerno del servo, no el cuerpo del servo, que será compensado un poco.

He perforado unos agujeros de 3/6" en la parte inferior de los dos soportes y usa 3/4" largo listón #8 tornillos (cacerola cabezas) para tornillo en la madera.
