Servo controlado laberinto mármol construir 2 (2 / 6 paso)

Paso 2: Construcción de la plataforma y el eje X

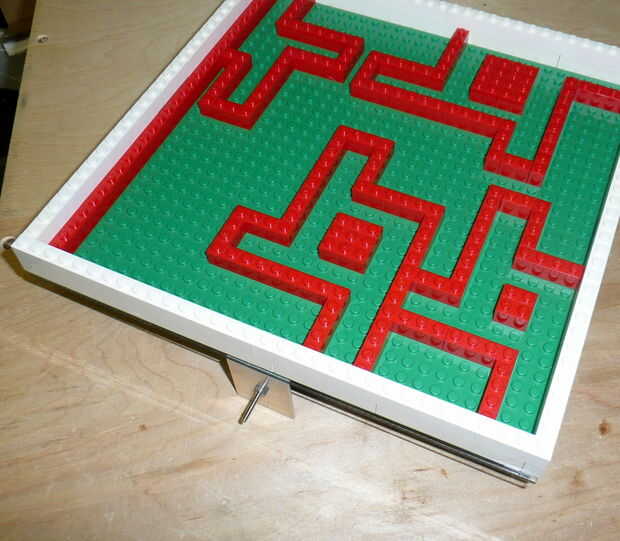

Para la plataforma, utilicé una pieza cuadrada de plástico de policarbonato. El policarbonato es más agradable que el acrílico ya que no se agrietará cuando siendo perforado y corte. Puesto que la base de Lego es 10" Plaza, hice el plástico ese tamaño también.

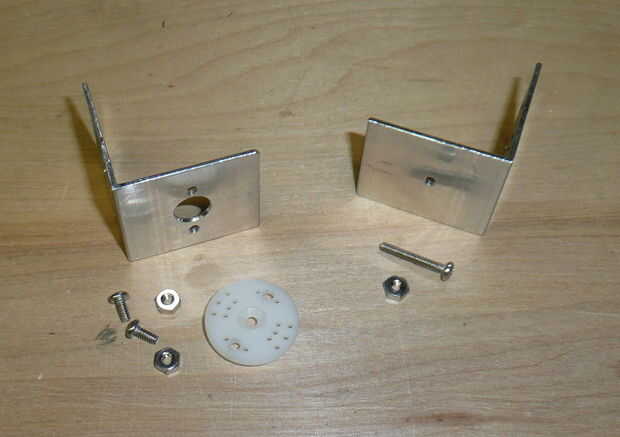

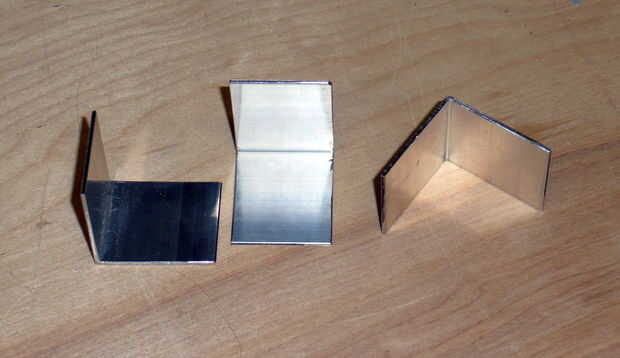

Necesitamos poner un cuerno del servo y un pivote en la base, así que corte un par de 1.25" piezas de 1,5" x 1,5 "x 1/16" ángulo de aluminio. Realmente corté tres de ellos ya que necesitamos uno más en el siguiente paso.

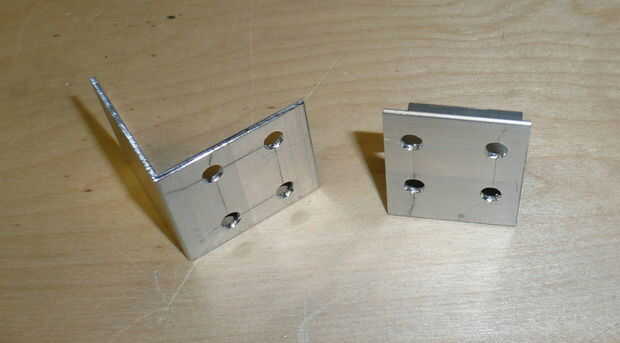

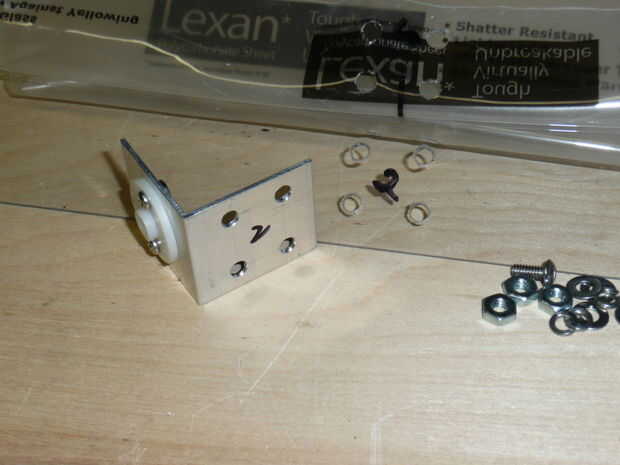

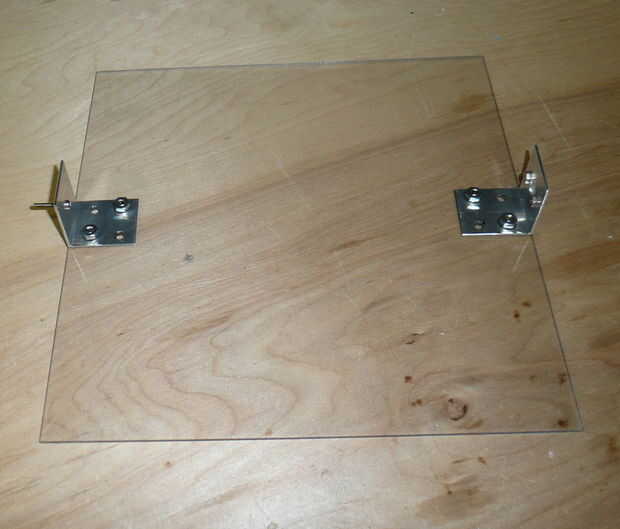

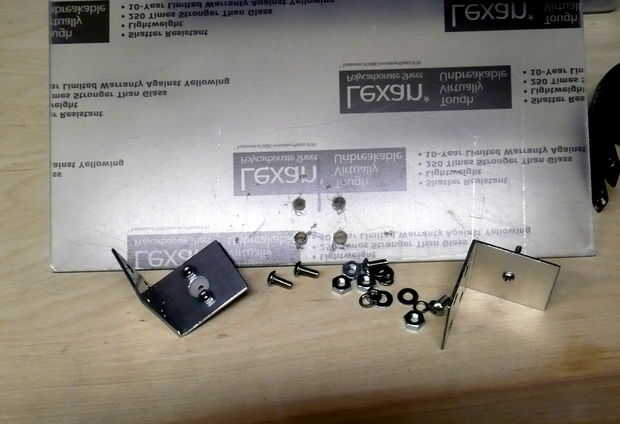

Taladrar cuatro orificios de 3/16" en cada pieza para montaje en la plataforma, pero al final, sólo utilicé dos de ellos para el montaje - he utilizado un par de orificios diagonales. Marqué los agujeros en el plástico con los soportes como plantillas - celebrada el plástico verticalmente una tabla para que sea cuadrado y llevó a cabo el soporte contra él para marcar los orificios. Las cabezas de los tornillos del palillo hasta que sea la placa de Lego, pero el imán de fijación sistema que utiliza es más alto, por lo no es un problema.

En un soporte, sólo es necesario un agujero de 7/64" en el centro para el tornillo de 3/4" largo #4-40.

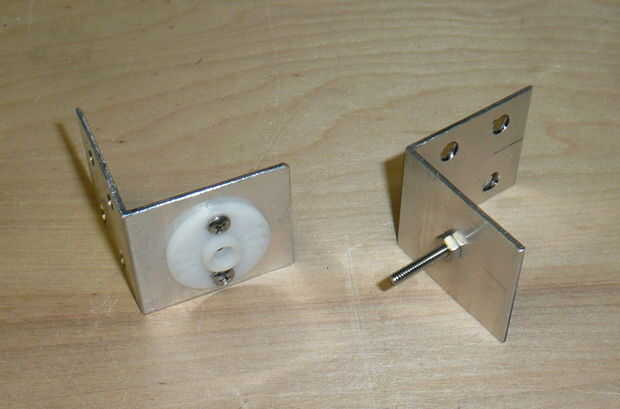

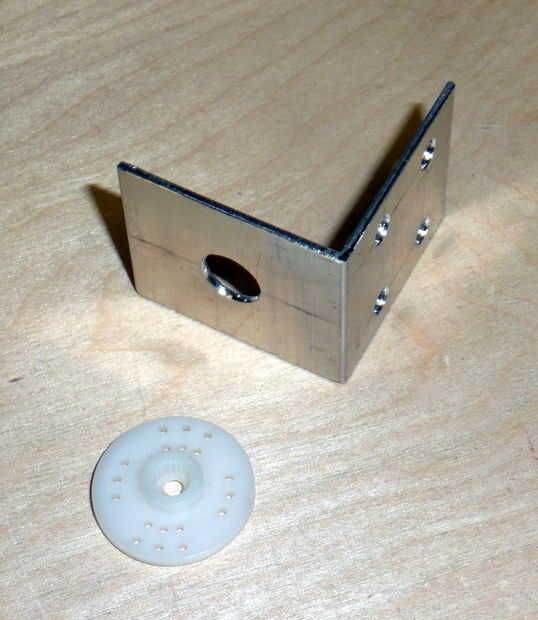

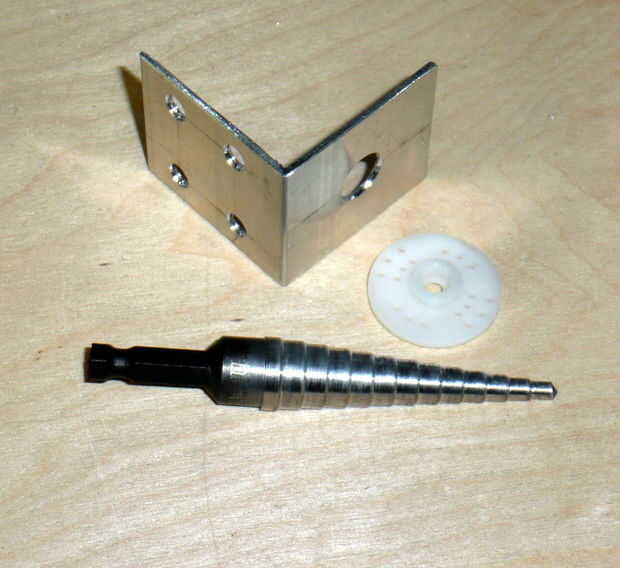

En el otro soporte, se necesita tener un gran agujero en el centro el cuerno del servo. Yo recomiendo un taladro de paso para esto - es mucho más seguro y más fácil para estos agujeros más grandes. En el cuerno del servo, taladró dos de los agujeros con la 7/64" bits, trazada en el soporte y perforó el soporte de. 1/4" tornillos largos #4-40 fueron utilizados para sostener el cuerno del servo al soporte.

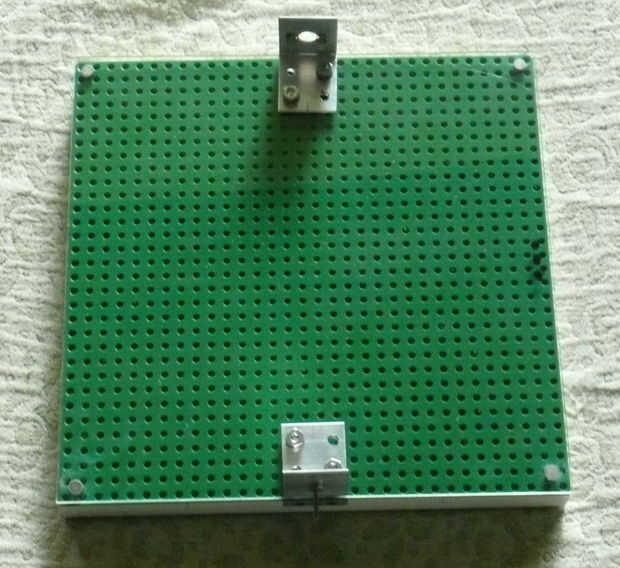

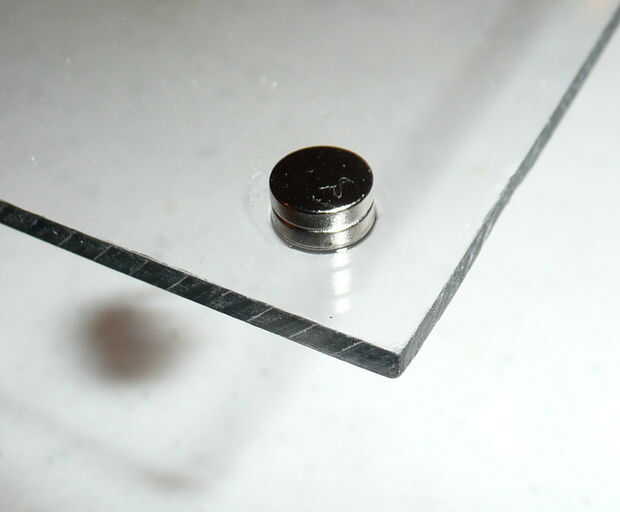

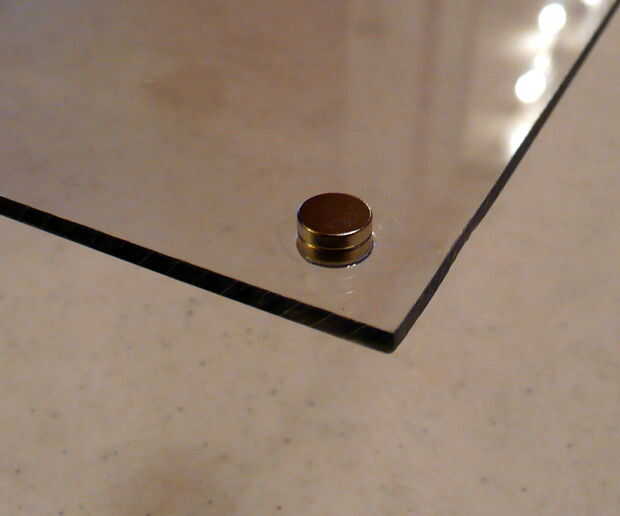

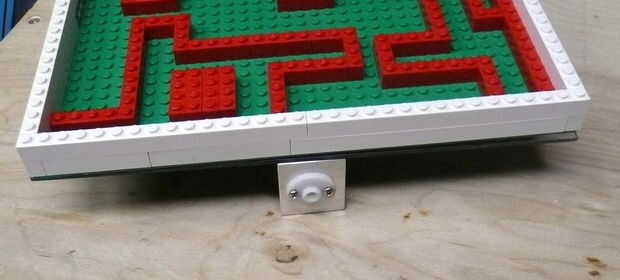

Para fijar la placa de Lego a la base de plástico, usa pares de imanes - un par en cada esquina había pegado a cada lado así que el Lego placa se puede quitar fácilmente para el trabajo. Usé pegamento súper (cianocrilato) y necesita ser cuidado de no unir los imanes! Así, poner gotas de pegamento en el plástico y había pegado de los imanes a la cola en lugar de poner el pegamento en los imanes. Una vez que los secos, me poner pegamento en la base de Lego y la empujó encima de los pares de imán.
