Sensor de temperatura de Arduino DIY (2 / 7 paso)

Paso 2: El hardware

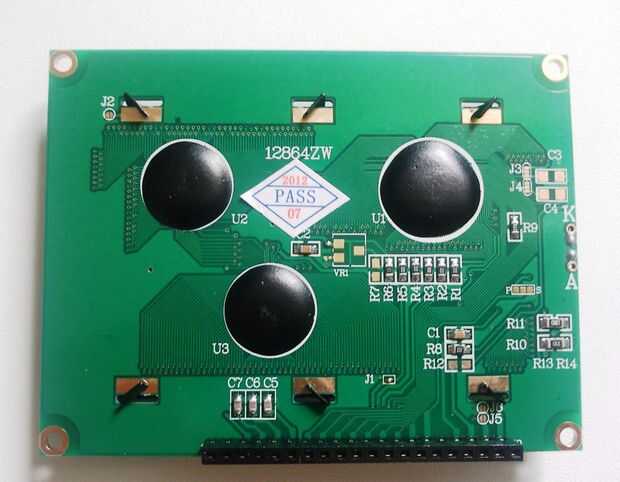

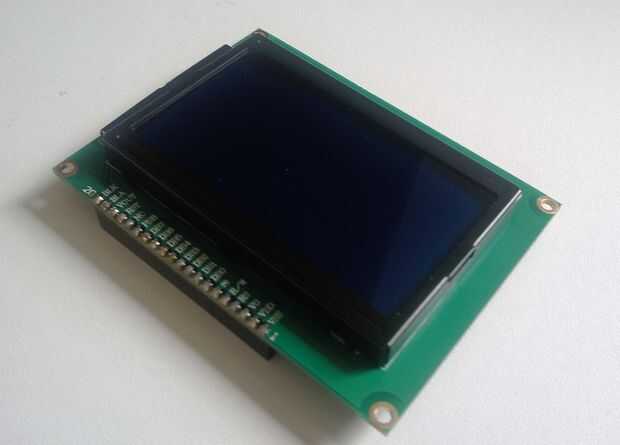

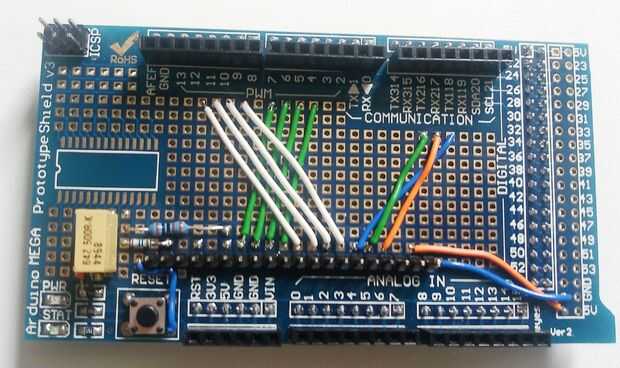

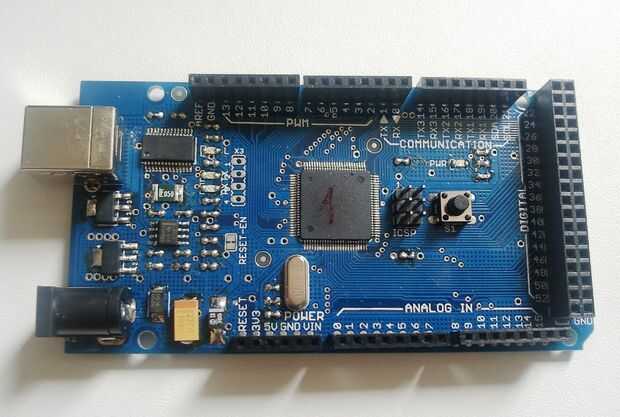

Para el proyecto de termómetro simple basado en el sensor de temperatura de bricolaje he utilizado una placa Arduino MEGA (también mi proyecto DYI). También es necesario el protector de pantalla LCD. En mi caso el escudo también fue hecho a sí mismo. La pantalla utilizada es representación gráfica 128 x 64 con chip ST9720. Lo compré en ebay. El PCB para la pantalla LCD es también de ebay. Han soldado un headers hembra pin en la pantalla LCD y pin headers en el protoshield - ahora simplemente puedo insertar el módulo de LCD en el protoboard y funciona bien y no utiliza ningún cable. Si no tienes ningún protector de pantalla LCD, por supuesto puede utilizarse el enfoque estándar con breadbord. Por este proyecto podría ser utilizado también cualquier LCD de caracteres (por ejemplo 16 x 2), pero no tengo uno, y fui por el camino más complicado).
