Sensor de temperatura con LED (2 / 7 paso)

Paso 2: Construcción de un circuito del Sensor de temperatura

El circuito del sensor que se construirá conectará la sonda de temperatura de Vernier para leer los valores de temperatura en el serial monitor de Arduino.

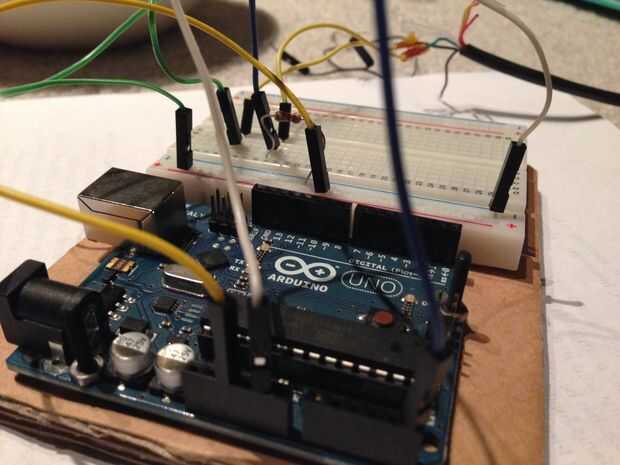

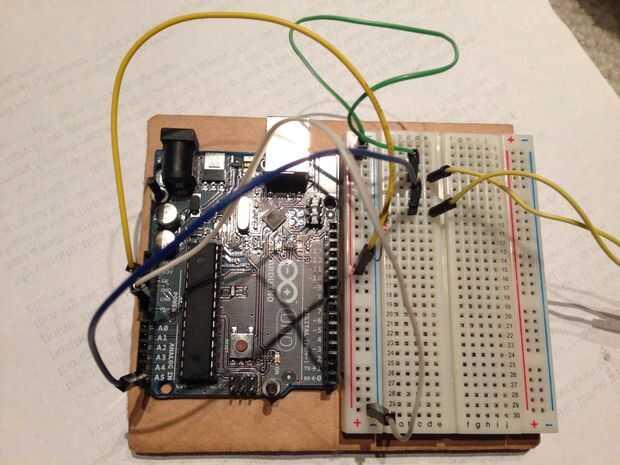

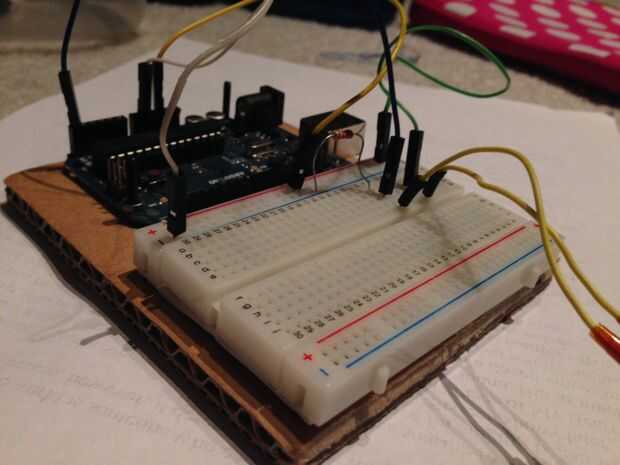

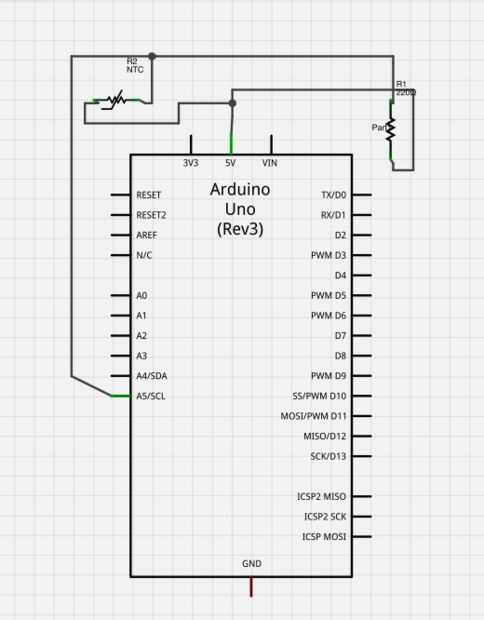

Siguiendo el esquema, construir el circuito en el protoboard como se muestra en la tercera foto. Un cable del termistor de la sonda de temperatura Vernier está conectado a 5V, mientras que el otro está conectado al pin analógico Arduino A5. Use la resistencia de 220Ω para este circuito.

* Termistor está funcionando a 5V y el pin analógico 5
* 220Ω resistor está conectado a tierra y corriente al pin analógico 5
* Conecte un alambre puente de tierra al RAÍL negativo
* Conecte un alambre puente de 5V al RAÍL positivo

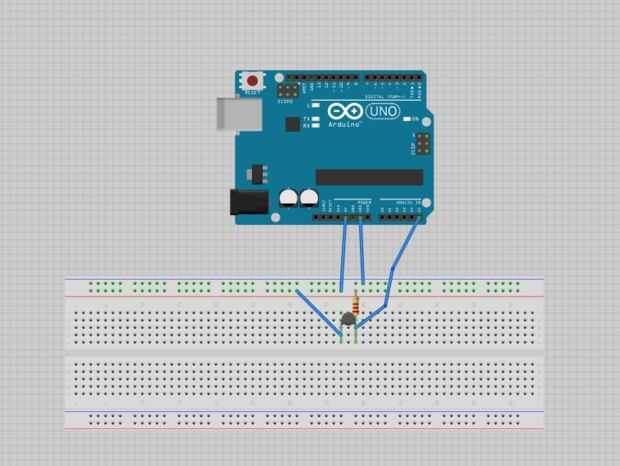

Nota: Imagen del termistor en el circuito de dibujo es inexacta
