Paso 5: Acondicionamiento de señales - rectificación

En esta fase, rectifica la señal usando un activo rectificador de onda completa . Nuestro rectificador tomará la porción negativa de la señal y vuelta positivo por lo que la señal de toda cae dentro de la región de voltaje positivo. Usamos esto junto con un filtro de paso bajo para entregar la señal de AC a un voltaje de DC; prepara la señal para pasar a un microcontrolador.

Cinco de las resistencias de 10 kOhm, necesita diodos 1N4148 y un segundo chip del TL072. ADVERTENCIA... esto será la fase más difícil de montar! Preste atención a los cuadros!

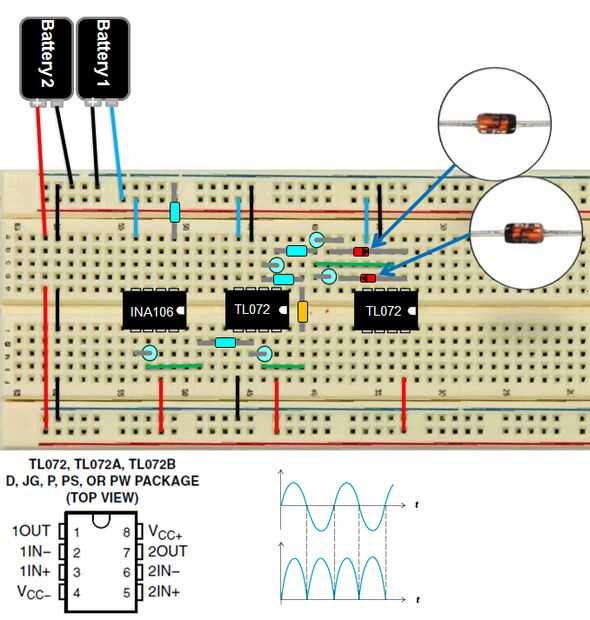

En primer lugar, conecte en un TL072 chip (chip C) y - carril de 9V al pin 4, los + 9V del carril al pin 8 y GND al pin 3, como se muestra en la primera imagen.

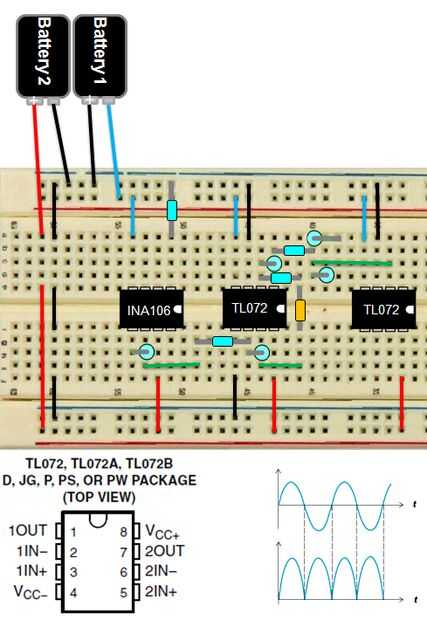

A continuación, colocar un resistor de 10 kOhm (llamémosle resistencia A) conexión de pin 1 del chip de la fase de amplificación TL072 y enchufe el otro extremo de la fila junto a la 0.01uF fila del condensador. Use un cable puente para conectar esta fila al pin 2 del segundo chip TL072. La siguiente resistencia de 10 kOhm que llamaremos pin primera resistencia B. resistencia B debe enchufarse en la fila donde está conectado pin segundo resistor s y otros polos de resistencia B deben enchufarse en la fila dos abajo. De otro 10 kOhm resistencia (resistor C) pin primero debe enchufarse en la fila donde pin segundo resistor s terminado (igual que resistencia B) pero la otra clavija debe ser conectada en la fila inmediata siguiente sobre. (Ver imagen #2)

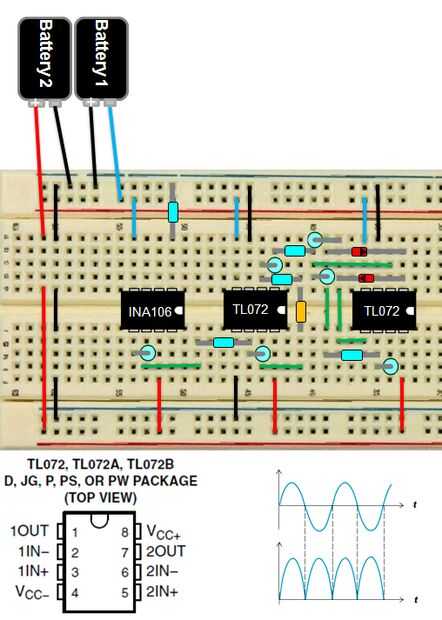

Ya baje los dos diodos 1N4148. Los diodos están polarizados así que asegúrese de prestar atención a qué dirección les enchufas! Lo voy a llamar estos diodos A y B. Enchufe el extremo positivo del diodo S (extremo con la tira negra) en pin 1 del chip C y conecte el extremo negativo en la fila del perno segundo resistor de C. Conseguir el diodo B y conecte el extremo negativo al pin 1 del chip c y conecte el extremo positivo en la fila de segundo pasador de resistencia de B. (Ver imagen #3)

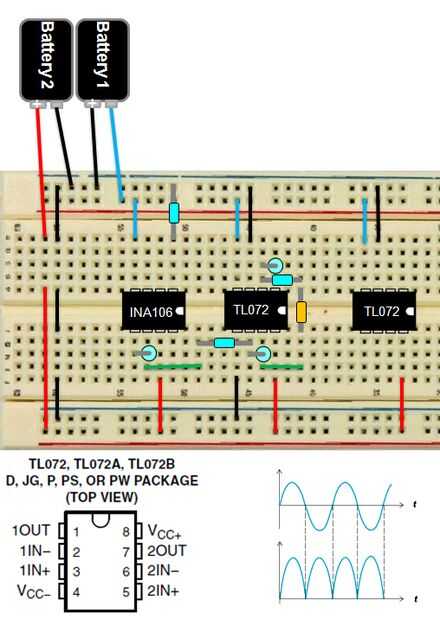

A continuación, utilizar dos cables de puente para cerrar la brecha del centro de resistencia C y filas de B. Uso otro cable de puente para conectar la fila de alambre puente conectado a fila de la resistencia de B al pin 5 del chip C. uso otro 10 kOhm resistencia para conectar fila de alambre puente conectado a fila de la resistencia de C al pin 6 de chip C. Por último, utilice la última resistencia de 10 kOhm para conectar los pines del chip C 6 y 7. (Ver imagen #4).

Ufff... que es para la fase de rectificación! El siguiente es la fase de filtro.
