Sensor de músculo DIY / EMG circuito para un microcontrolador (10 / 13 paso)

Paso 10: Conexión de los Cables de electrodo

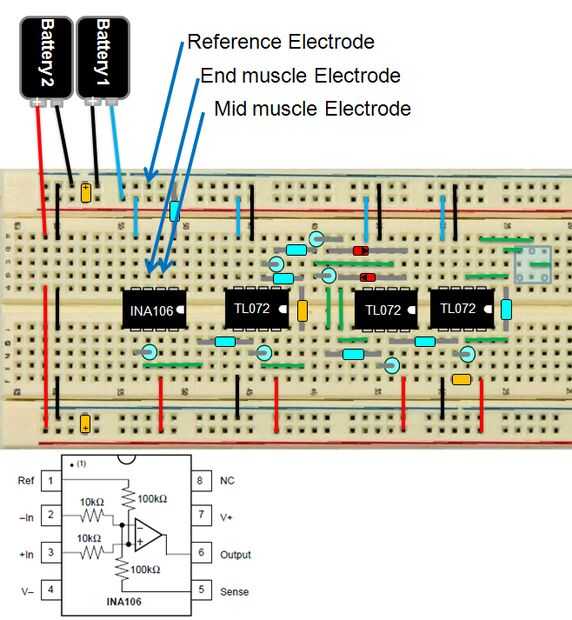

Ahora usted está listo para conectar los cables de electrodo a su circuito. ¿Recuerde que los pins en el chip A que pongamos a un lado hasta más tarde?

Conectar el electrodo de referencia para el carril de tierra de su circuito.
Conectar el electrodo muscular mediados a pin 2 del chip s
Conectar el electrodo extremo con conector de chip S 3

Por último, debemos añadir cierta protección del circuito mediante condensadores. Tanthium condensadores están polarizados como los diodos que utilizamos anteriormente. Estos son más fáciles de decir que es el patillas positiva y negativa ya que uno siempre está marcado con un signo que indica el pin positivo +. Conecte uno tant uF 1,0. capacitor entre los + 9V carril y carril de tierra, con el extremo positivo conectado a los + 9V tren. Conectar el otro condensador de uF 1,0 a-9V y GND, con el extremo positivo conectado al carril de tierra.

Ahora te listo para poder en tu circuito!
