Paso 4: electrónica

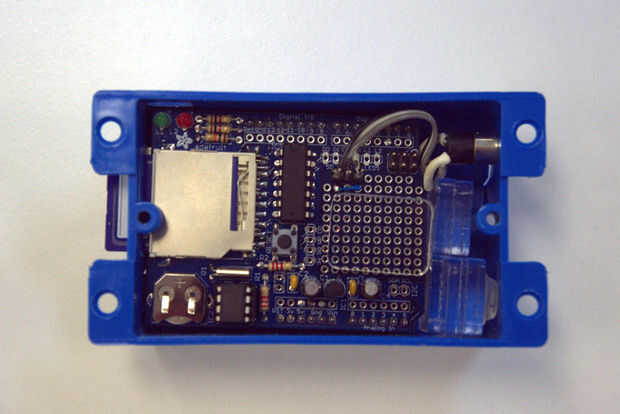

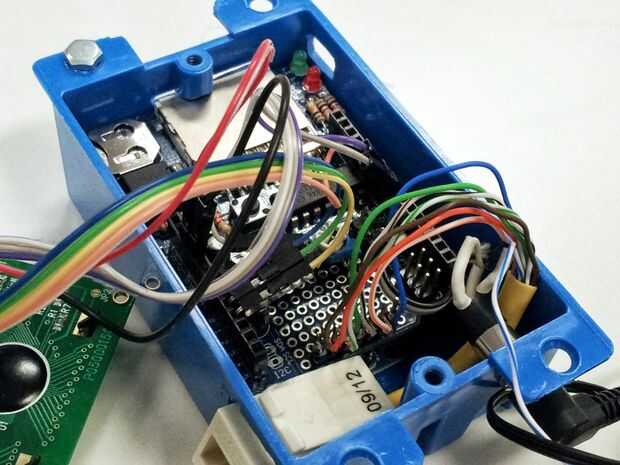

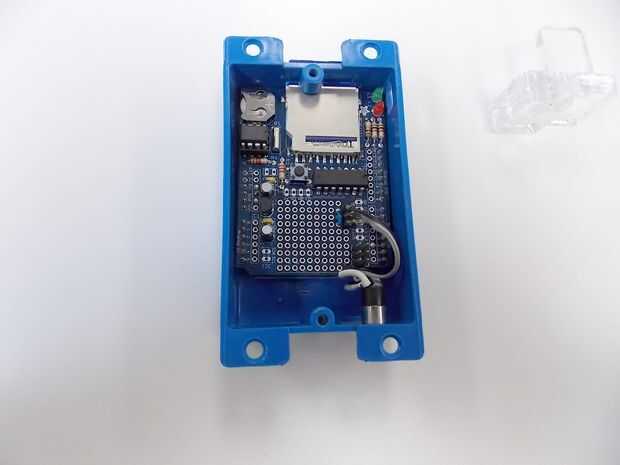

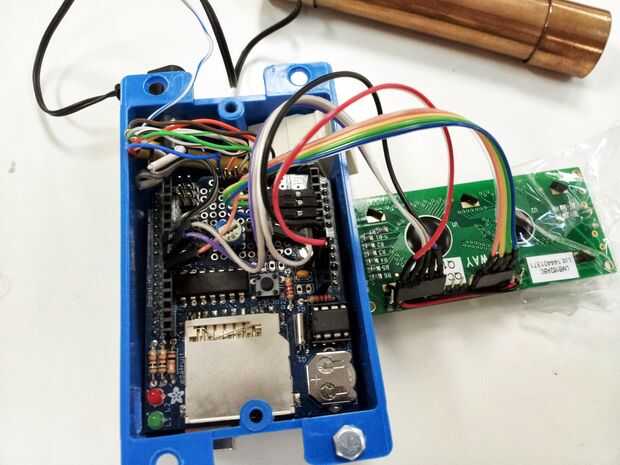

Si está utilizando una pantalla de LCD 16 x 2, cable hasta los encabezados de la pantalla de registro de datos como se describe en la Página Web de Adafruit , así (el potenciómetro para ajustar el contraste del LCD se puede montar en la zona libre de prototipos en el escudo). Como se puede ver en las fotos de arriba, conectar el LCD con los cables de puente lleva una buena cantidad de espacio. Tratamos de doblar los cables puente planos hacer que todo quepa debajo de la tapa gris, pero eventualmente nos hiere para arriba de una caja eléctrica en segundo lugar, para un recinto de doble altura de apilamiento. (No dude en ignorar el conector adicional de Cat5 que tenemos conectados a algunos de los pernos restantes. Que uno está pensado para un opcional acelerómetro - si estamos midiendo la salida ligera de algas bioluminiscentes en respuesta a la agitación, sería bueno poder medir exactamente cuanto estamos sacudiéndolos. Todavía no hemos utilizado esta función hasta el momento y el código de arduino a continuación no incluye el acelerómetro).
El código de Arduino para la versión sin pantalla LCD puede encontrarse aquí, con pantalla LCD de aquí.
