Sensor de luz muy sensible Arduino (2 / 5 paso)

Paso 2: Preparar la carcasa del sensor

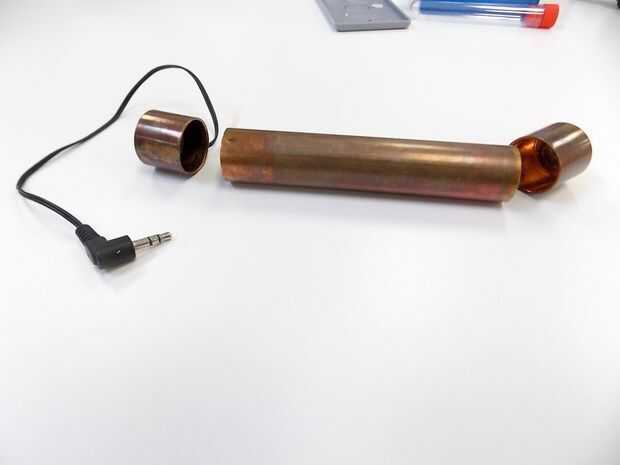

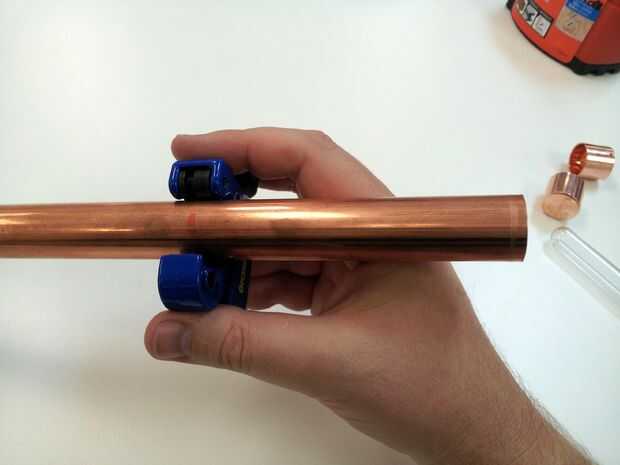

La cubierta del sensor consiste en un trozo de tubo de cobre, cortado a las dimensiones de las probetas que queríamos usar. Búscate un cortatubos barato. Siempre tengo un regocijo infantil fuera utilizando uno de estos: sólo la abrazadera en el tubo donde quieres cortar y apretar el tornillo de la cuchilla cada dos vueltas. Después de apretar un par de veces, el tubo se deshagan sin esfuerzo.

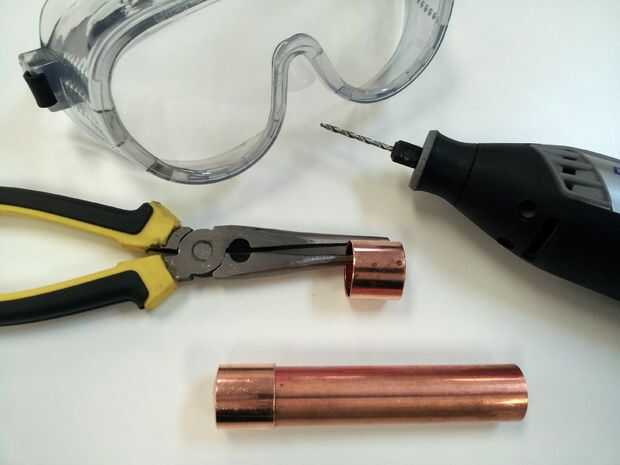

* Cuidadosamente * perfore un orificio en uno de los tapones, ya sea a través de la parte inferior de la tapa, o tan bajo como sea posible en el lado. Utilice protección visual y un vicepresidente o par de plyers para sujetar la tapa en su lugar - virutas de metal en el ojo no es ninguna diversión! Después de haber perforado el orificio, pegar el tapón en el tubo de cobre y marcar hasta dónde usted puede empujarlo sin obstruir el orificio.

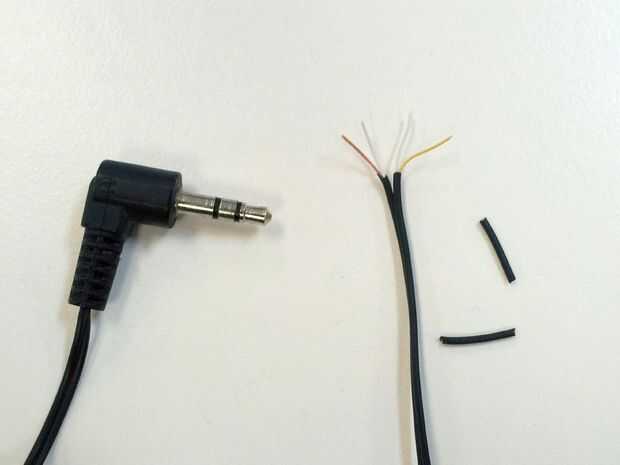

Fue soldado un desemparejamiento del condensador de cerámica de 0.1 μF entre los cables GND y Vdd del sensor (como se recomienda en la hoja de datos). Estamos utilizando un pedazo de 12 pulgadas de cable estéreo de un viejo par de auriculares para conectar el sensor para arduino (la hoja de datos de recomienda el uso de un tampón o un excitador de línea para las distancias más de 12"). El jack estéreo nos ofrece también un conector de 3 hilos muy simple. El cable de estos auriculares a menudo parece que contiene dos alambres, pero realmente contiene * cuatro *: canal, canal derecho y uno o dos cables de tierra a la izquierda. No olvide el cable a través del agujero en la tapa del extremo del hilo de rosca * antes * para soldar los cables en el sensor.

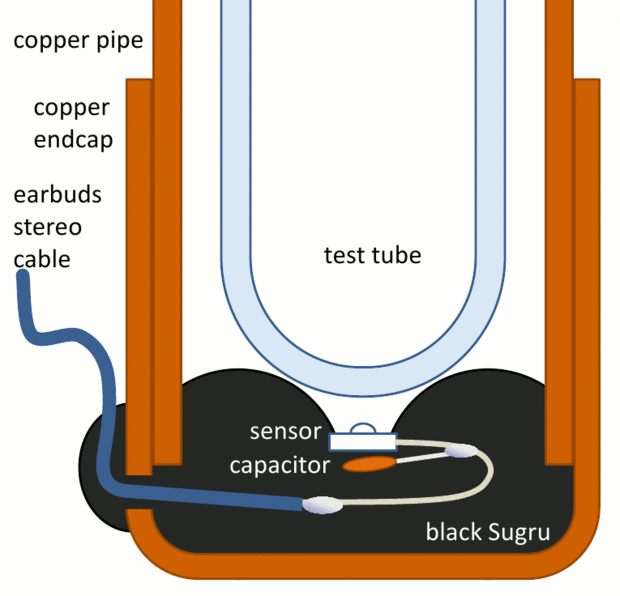

El sensor de luz + condensador es potted en la tapa de extremo usando Sugru negro. Los cables del sensor fueron doblados hacia atrás por debajo del sensor para ahorrar espacio. Ver la sección sobre para cómo todo se embala en. El Sugru sirve un montón de diferentes propósitos aquí:

  • Tiene sensor, tapa y los cables firmemente en su lugar - importante porque nos va sacudiendo los diablos de esta vivienda!
  • Actúa como aislante entre los cables de
  • Proporciona un "tope" para que el tubo de ensayo no golpee el sensor agitando
  • Evita la luz que se escapa en a través del agujero en la tapa de cobre
  • Previene que se corte el cable transporta la señal de tubo de cobre
  • Proporciona alivio de tensión para el cable
  • Proporciona algún aislamiento del agua (en caso lo necesite)

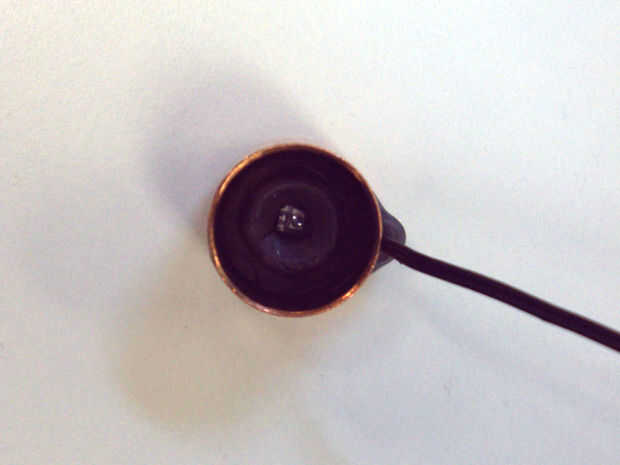

Para encajonar el sensor, empezar por poner una capa de Sugru en la parte inferior de la tapa de extremo. Aplastar una bola de Sugru en la parte posterior del sensor + condensador y doblar las puntas del sensor sobre la pelota. Asegúrese de que el Sugru obtiene entre todos los cables y protege todo. Si eres paranoico, se podría aplicar alguna cinta retráctil fino tubo o líquido en los cables primero, pero que tendrá más espacio en ese tapón muy apretado. Una vez que estás contento con cómo ha encapsulado la parte de atrás de los sensores y todos los cables, no tire del cable del auricular a través del agujero en la tapa terminal para tomar el relevo y presione muy suavemente el taco de sensor en la capa de Sugru en la parte inferior de la tapa de extremo. Ahora forman un pequeño buñuelo de Sugru, enfermo en el extremo de un bolígrafo retraído y asiento eso donut pequeño como un tope alrededor de la parte frontal del sensor. Asegúrese de que la pequeña cúpula del sensor es totalmente libre. Moje el tubo de cobre y empuje hacia abajo en la tapa de extremo, parando antes de que la tubería alcance el agujero en el lado de la tapa de extremo (es por eso que marcó ese nivel en el exterior de la tubería anterior). Suavemente tire hacia atrás el tubo hacia fuera y comprobarlo ha sangrado algunas de Sugru alrededor del interior borde de la tapa de extremo (si no, añadir un poco de la cinta de Sugru alrededor del borde exterior y vuelva a intentarlo), sin alterar el propio sensor. Como toque final, aplasta un poquito de Sugru en el agujero que del cable del auricular está saliendo hasta que estés seguro de metal no cortar el cable allí y entonces añadir una buena cucharada de Sugru más en el exterior del agujero, para actuar como alivio de la tensión en el cable.
