Paso 3: Soldar el LM3914
Hoja de datos del LM3914
1 Comience por recortes de las patas del chip hasta pestañas base
2 todas las pestañas de la lata

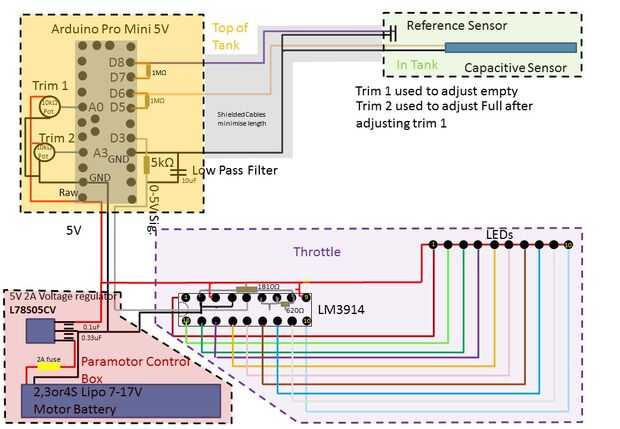

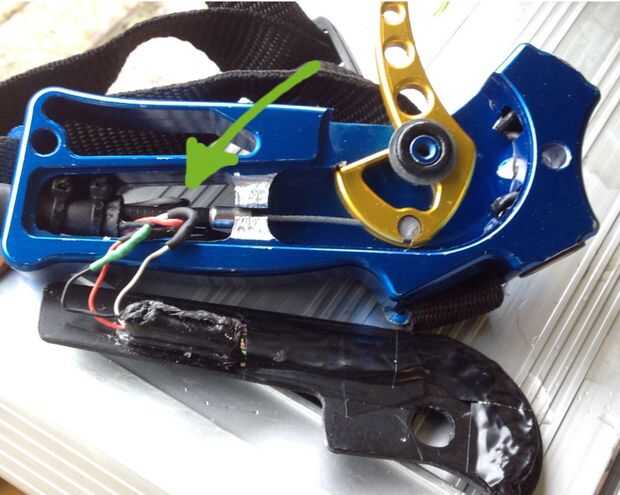

3 soldar los enlaces, resistencias y los cables según la parte del acelerador de la figura anexa. Mantenga los resistores apretados en la parte trasera del chip y asegúrese de que no hay shorts. Todo tiene que encajar en esa ranura al lado de donde entra el cable del acelerador como marcada por la flecha verde.

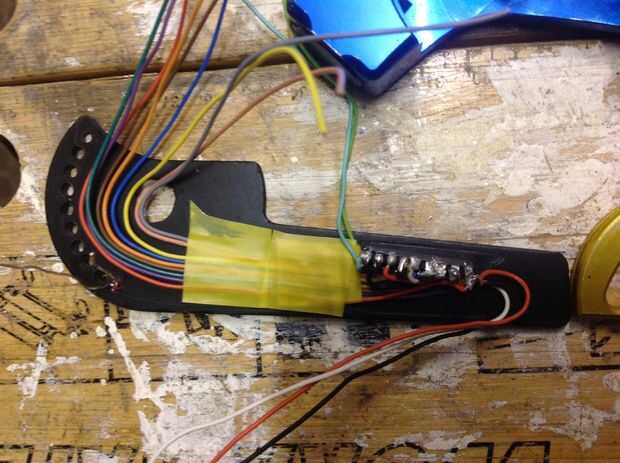

4 Ahora haga un bonito arco de orificios uniformemente espaciados en la placa de los LEDs. Es necesario mantenerlos bastante apretado en el borde superior pero tenga cuidado de no falta el voladizo de la placa en la rebaja en el mango. Mantener apretados los agujeros para que los leds son un ajuste apretado. Pegarlos con un poco de pegamento caliente. No usar pegamento, sería un demonio para eliminarlos si tienes que.
5 ahora también cortar la las colas de los LED a la derecha hacia dentro 2 m m de la lámpara. Organizar las colas del ánodo hacia el exterior y les de la soldadura con un alambre de enlace, que se conecta a live + 5v.
6 ahora soldar todos los cables desde el chip hasta el ferrocarril del cátodo de cada led, teniendo cuidado de observar el orden correcto
7 lo importante en esta sección es mantener todo dentro de un par de mm de la parte posterior de la placa y claro del punto de pivote del acelerador así que ninguna de las faltas de cableado la acción del acelerador. Todo cabrá!
8 se debe probar su trabajo aquí. Si se conecta el chip a una fuente de 5v y conecte el cable de señal a través de un potenciómetro de ajuste 0-5v puede probar las luces deben encender y permanecer en forma secuencial como se varía el voltaje de la señal de 0 a 5 voltios
9. si funciona todo fino pegamento caliente el chip sobre la placa en el lugar correcto así que va en el hueco de la empuñadura, organizar todos los cables agradables y planos en la parte posterior de la placa frontal y la cinta hacia abajo. Montar y comprobar que todo está claro del acelerador acton.
10. Si desea utilizar esta pantalla con otro arreglo sensor que solo tienes que conseguir el sensor de salida 0-5volts, 10 LED encenderá progresivamente como las gamas de voltaje. Es, efectivamente un voltímetro 0-5v.
