Sencillo probador Servo (8 / 13 paso)

Paso 8: Hacer: Instale el transistor NPN y diodos

Separados los cables en el transistor e introducirlo de modo que el lado plano quede hacia el chip 555.

Inserte el rectificador de diodos como se muestra con la banda hacia la derecha.

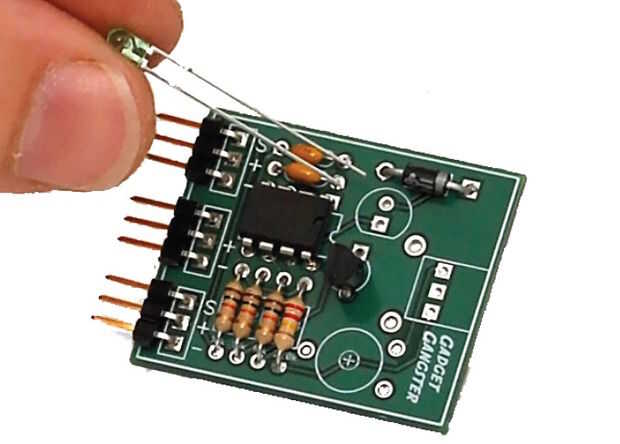

Coloque el LED verde para que la pierna más corta va en el agujero inferior, cuadrado.
