Sencillo probador de transistores (3 / 5 paso)

Paso 3: construcción

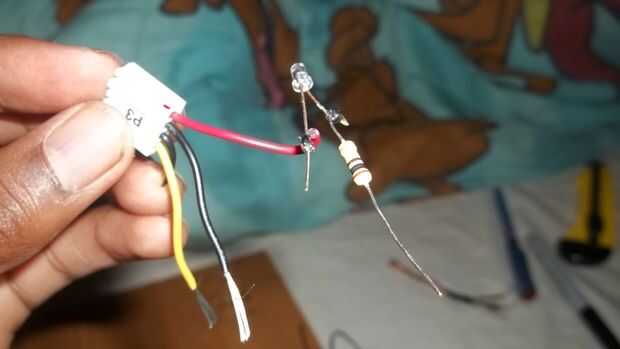

Ahora comenzaremos soldando los componentes juntos justo seguir el circuito que se conecte y continuará en hasta listo. Usted puede elegir hacerlo en una placa de circuito pero por simplicidad solo lo hizo con hacia fuera una placa de circuito y posiciones de las articulaciones de una manera que no permiten cortos circuitos ganar lugar en su cubierta.

El circuito transistor encontré fue utilizado como una forma de aprender sólo modifiqué el circuito permitiendo que el transistor al ser desmontables por lo tanto conduce al circuito ahora convertirse en un probador de transistores los transistores.
