Sencillo amplificador de clase D de ICs común (1 / 4 paso)

Paso 1: Generador de dientes de Sierra

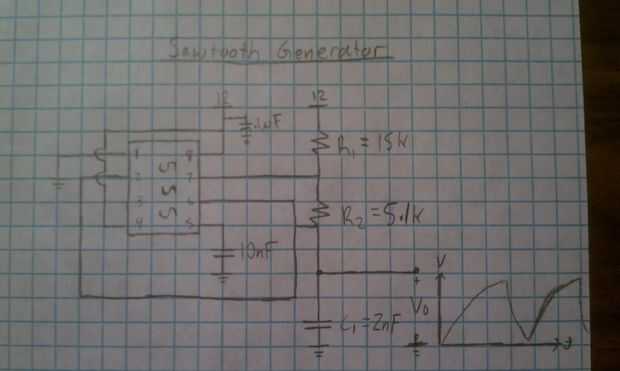

El generador de dientes de sierra que decidí usar es una simple astable 555 timer. En lugar de utilizar la salida de onda cuadrada del 555, que vamos a utilizar el voltaje en C1. Aparte de esto, es el mismo circuito 555 astable en todas partes. Las ecuaciones de ciclo y la frecuencia de servicio son los mismos y pueden ser encontradas en instructables otros.
Al diseñar esta parte del circuito, te recomiendo un ciclo de deber del 75% - 90% y una frecuencia muy por encima de 20kHz. Las piezas indicadas en el esquema adjunto producirá un ciclo de trabajo de cerca de 80% y una frecuencia de 30kHz.
Hay otras maneras de generar formas de onda de diente de sierra con más exactitud, sin embargo esto es rápido y sucio. Además, creo que es más común que la onda para ser un triángulo onda, pero esto también funciona igual.
