Semáforo de Duplo totalmente funcional (4 / 8 paso)

Paso 4: Montar el microcontrolador

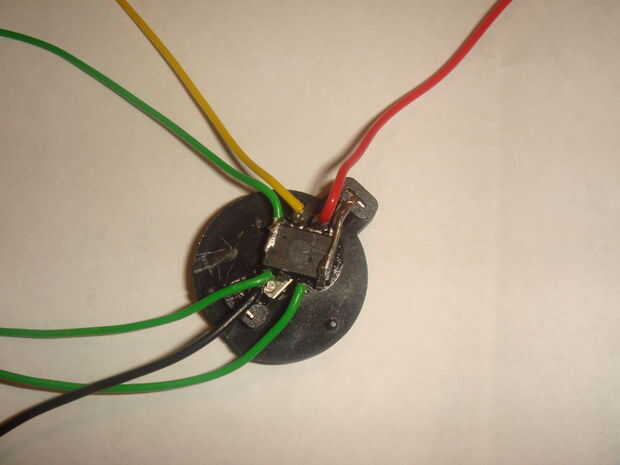

Para guardar cosas pequeñas, que vamos a soldar el microcontrolador directamente al soporte de la batería.  Empezar por entregar el soporte de la batería, por lo que sus pines están en el aire.  Identificar los pines VCC y GND en el microcontrolador - estos se conectarán con el + y - los pernos en el soporte de la batería, respectivamente.  A su vez el microcontrolador para que apunten sus pins para arriba en el aire y doble los dos pasadores hacia afuera hacia los pines de la batería.  Debe poder doblar los pines de la batería, para que los pines en el microcontrolador toquen los pines en el portabaterías.  Tome nota de su posición.

En este punto, añadir un poco de pegamento a la parte superior del microcontrolador y pegar con cuidado y rápidamente en su lugar en el portabaterías.  Ahora soldar las dos conexiones.

También nos vamos a conectar el pin de reset a VCC.  Está directamente enfrente de eso Perno, así un pequeño alambre de la soldadura directamente a través.

Identificar los pines de LED rojos, amarillos y verdes y soldar los cables a los.  Debe permitir unas 6 pulgadas del alambre.  Va a ser un if posterior más fácil mucho usted-código de color de los cables.

Identificar el pasador del interruptor y soldar un cable de 3 pulgadas para.  La soldadura de la misma longitud de cable con el conector de tierra (que ya está conectado al soporte de la batería).  Por último, soldar un cable de 6 pulgadas segundo, al pin GND.

En este punto, si usted es paranoico, puede tratar de conectar temporalmente el resto del circuito, para comprobar que todavía funciona.  Si eres feliz, cortar el el pin sin usar en el ATTiny.
