Semáforo de Duplo totalmente funcional (1 / 8 paso)

Paso 1: ingredientes

Aquí son las brocas usted tendrá que hacer este semáforo.  Obviamente pueden variar según el gusto personal o lo que tienes ahí – todas estas cosas fueron rescatados de lego impar de conjuntos y componentes electrónicos que tenía ya.

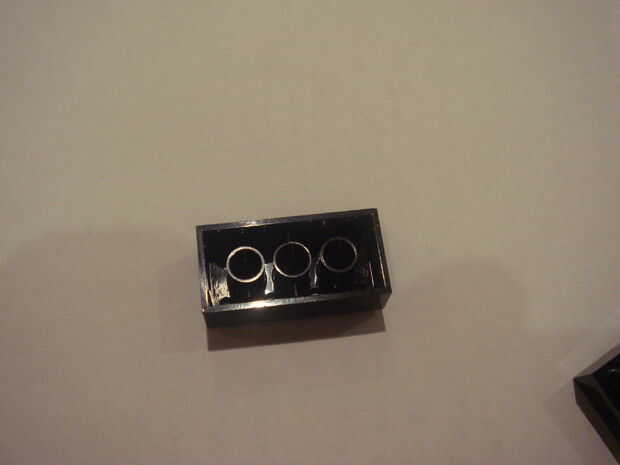

2 x estándar Lego 2 x 4 negro ladrillos (parte código 3001)
1 x Lego negro Technic ribbed manguera (pieza código 78).  Yo utilizó esto para el 'Polo', ya que es flexible así mucho más difícil para que los niños a romper!
1 x cono de tráfico Lego (no pude encontrar un número de pieza, pero es en este conjunto barato: 5679)
1 x Lego Duplo 2 x 2 x 1 negro ladrillo cuadrado (parte código 3437)
1 x 5 mm rojo LED
1 x 5 mm amarillo LED
LED verde 1 x 5 mm.
(Creo que con LEDs de color, más claro, plástico da el mejor efecto)
1 x pulsador táctil pequeña con un botón redondo (como este)
1 celda de moneda x CR2032

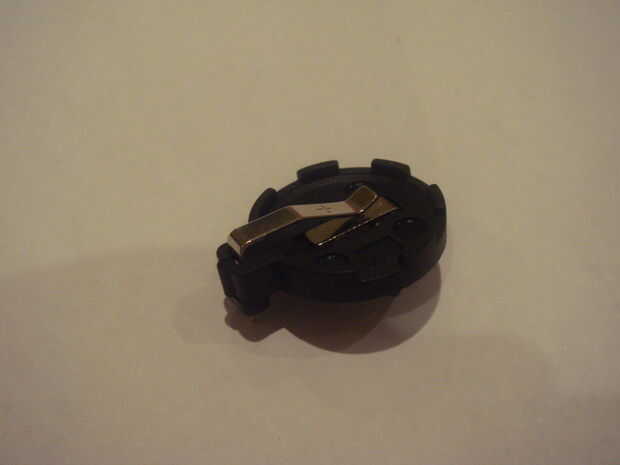

1 x CR2032 soporte de la batería (como este)
1 x microcontrolador ATTiny45 o ATTiny85
2 x tornillos tornillos muy pequeños (creo que usé M3 x 25mm)
Una gota de BluTac o sustancia similar de masilla-como
Una pequeña longitud de cable de conexión - preferiblemente sólida en lugar de cadena.  Tener múltiples ayudas de amarillo y verde, colores, especialmente rojo.

En cuanto a herramientas, necesitarás:

Cautín y soldadura
Cortadores y peladores de alambre
Taladro o Dremel con una selección de pequeños pedacitos, incluyendo 5mm.
Sierra para metales
Pegamento (tenga cuidado en todo momento no para pegar la piel - que cosas establece rápida y fuerte).
Destornillador pequeño
Alicates pequeños
Cuchillo
Pistola de pegamento caliente
Algún modo de programación del microcontrolador - puede utilizar un Arduino (usando estas instrucciones), o una herramienta de programación dedicada como un USBtinyISP.
Un protoboard u otro ambiente de prototipos electrónicos, para probar el programa.
