Seleccione una resistencia (DEI 555T picado) (3 / 4 paso)

Paso 3: Permite estudiar la placa de circuito y hacer algunos cambios.

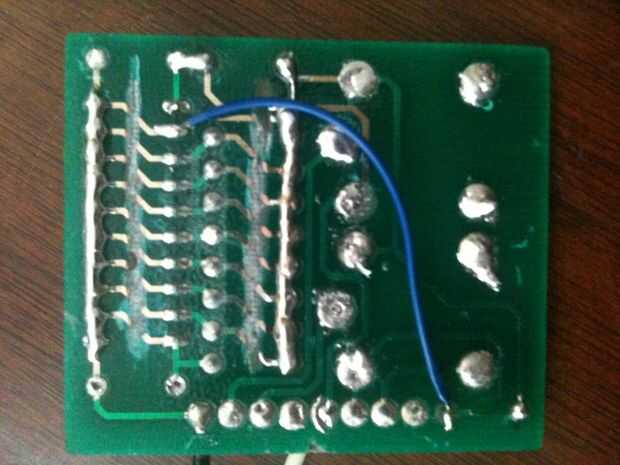

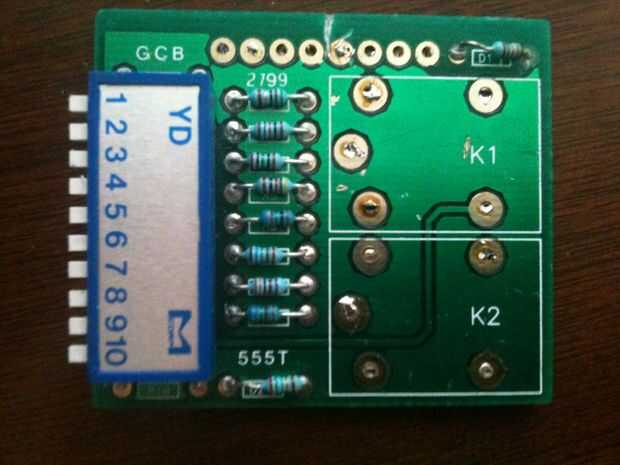

Ok así que mirar la placa de circuito y ver lo que tenemos que cambiar para que esta cosa funcione. Así que lo primero que me di cuenta de lo que es necesario mover 2 resistencias. Así que después de mover algunas cosas, corte algunos rastros, conectar algunas cosas y añadiendo algunos cable es listo para probar.
