Selección de cadenas de cable/arrastrar/energía para CNC (6 / 10 paso)

Paso 6: Tipos de tensión de cable

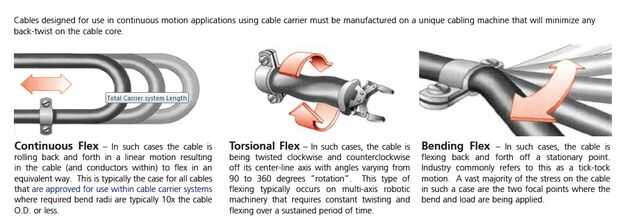

Continua Flex - en tales casos que el cable se balanceo hacia adelante y hacia atrás en un movimiento lineal resultante en el cable y los conductores dentro de flex de una forma equivalente. Esto suele ser el caso para todos los cables que están aprobados para uso en sistemas de soporte de cable donde radios de curva requerida son típicamente 10 x el cable O.D o menos.

Torsional Flex - en tales casos, el cable está siendo torcida hacia la derecha y hacia la izquierda fuera de su eje de la línea central con ángulos que varían de 90 a 360 grados "rotación". Este tipo de flexión ocurre típicamente en varios eje maquinaria robótica que requiere constante de torsión y flexión durante un período sostenido de tiempo.

Flexión Flex - en tales casos, el cable es doblar hacia adelante y hacia atrás un punto estacionario. Industria comúnmente se refiere a esto como un movimiento de tick tock. Una gran mayoría de la tensión del cable en este caso son los dos puntos focales donde se aplican la curva y la carga.

Cables Flex continua sólo se recomiendan para uso en cadenas de cable.
