Segmento 7 de charlieplexing muestra

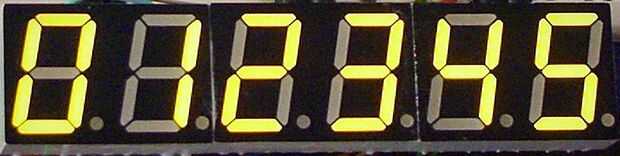

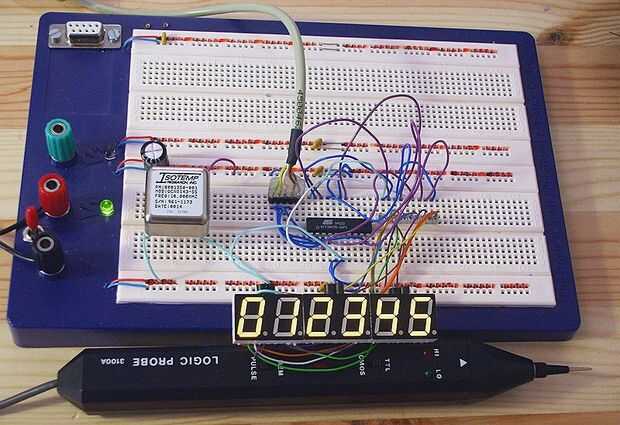

este instructable describe cómo a charlieplex un manojo de 7 segmentos led muestra.

Charlieplexing de leds discretos ha sido el tema de algunos otros instructables. Los LEDs de Charlieplexing - la teoría y la unidad de un lote de LEDs de unos pines del microcontrolador viene a la mente. Son excelentes y debe ser leído por cualquier persona que quiera adquirir un conocimiento más profundo de cómo funciona realmente el charlieplexing.

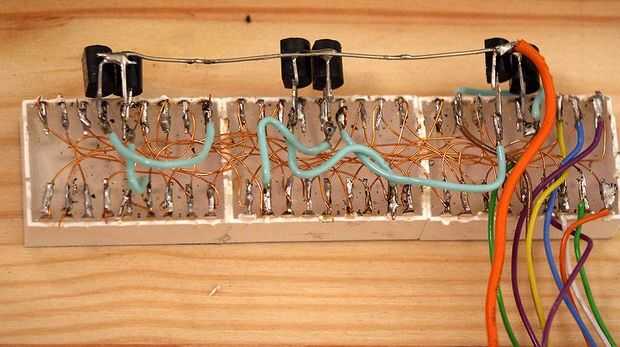

Displays de 7 segmentos de charlieplexing es más o menos lo mismo que hacerlo con leds discretos, pero con algunos cambios para manejar el hecho de que todos los segmentos de led tienen un pin común en vez de ser separado, y la necesidad de almacenamiento en búfer de la salida común así el microcontrolador pobres puede hacer frente a la carga.
