Demostramos cómo hacer un instrumento científico útil y confiable llamado un "colector de fracciones" para su uso con aplicaciones de cromatografía de columna o proyectos de Ciencias de la educación.

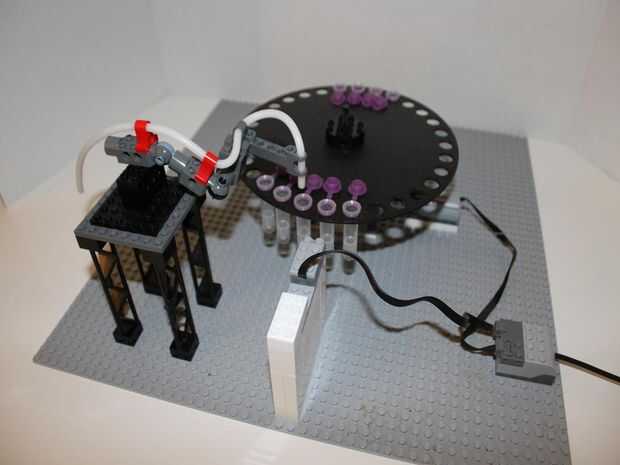

Hacíamos el gratis para descargar "Rayar" gráfico lenguaje de programación y el kit de robótica Lego WeDo este selector Auto Sampler/fracción. El único costo es para los componentes de robótica Lego WeDo y las piezas de Lego que se utilizan para el aparato. Hemos adoptado el sistema a través de cientos de ciclos y trabaja confiablemente. En Resumen, el programa cero obtiene la entrada de un sensor y controla un servomotor. El motor gira una rueda muestra que sostiene los tubos de vacíos hasta que el sensor "detecta" un tubo frente a ella. Luego indica al programa que apague el motor durante un cierto periodo de tiempo, entonces repita el proceso para el siguiente tubo vacío. Cada tubo se detiene bajo una salida de la muestra para recoger unas gotas luego pasa al siguiente tubo vacío a recoger la siguiente muestra.
El programa que escribimos para controlar el Servo Motor y el Sensor también es descargable desde el sitio web de Scratch y puede cambiar fácilmente para su uso.
Vamos a explicar lo que hace un colector de fracciones y cómo su uso con cromatografía de columna.
Si desea probar la salida de algo con el tiempo o recoger tiempo muestras a continuación, puede utilizar un colector de fracciones. Deja una botella de muestra o frasco para una cantidad dada de tiempo para recoger algunos gotea desde un tubo de salida y luego mueve el siguiente contenedor vacío muestra en su posición. Otra variación sobre este tema sería comenzar con los envases de muestra que tenían algo en él, por ejemplo "las algas" y parada en un campo magnético (entre dos imanes) para cantidades específicas de tiempo o frente a un LED para dar la cantidad diferentes muestras de luz en una longitud de onda específica. Puede dejar la muestra para una cantidad constante de tiempo o programar el sampler para detener a los imanes, para ejemplo, para aumentar o disminuir la cantidad de tiempo para cada muestra. Lo haría para las muestras 1-40. Este proyecto se puede reconfigurar fácilmente para incluir un interruptor de proximidad y sensor de luz con un circuito de LED. Usted puede incluso tener varios sitios que muestra a los envases ya que pararan y empiezan en posiciones diferentes.
OK, al proyecto, un colector de fracciones puede costar 4.000-15, 000K$, nuestro costo de menos de 150$ y tiene un "tiempo de compilación" de menos de 30 minutos (si tienes las piezas de Lego y WeDo y descargar nuestro programa script desde el sitio web de "Scratch").
Aparato puede aceptar 1-40 frascos de muestras pequeñas o hasta para 10 frascos para muestras más grandes. El prototipo es muy fácil trabajar con que usted puede hacer mucho más de lo que hemos descrito.
Aquí están algunos sitios web de referencia a medida que avanzamos a lo largo.
Web programación gráfica Scratch: scratch.mit.edu
Bionicl
WeDo sitio web: www1.lego.com/education/search/default.asp
PicoBoard: www.picocricket.com/order-picoboard.php
Si tienes un niño que le gusta el Lego o tienes un amigo con los niños que como Lego entonces pregunte para poner esto juntos para usted.
Las principales piezas de Lego (aparte de la WeDo kit son: la caja de cambios, 3 ejes, piezas de construcción genérico y algunas juntas de Bionicle.
