Paso 12: Conexión de las entradas y salidas

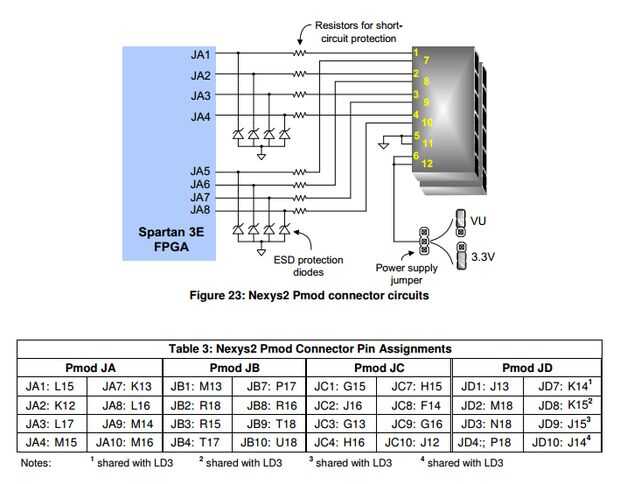

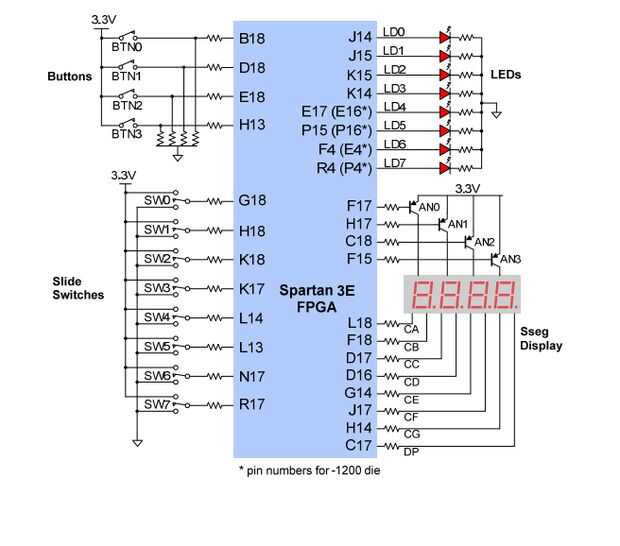

En la Xilinx I/O pin planificación, asignamos las entradas y salidas según las salidas de pin en las imágenes. En las imágenes de arriba, los pines se pueden encontrar para los interruptores, LEDs integrados, botones y los autobuses Pmod. Conectar los LEDs externos a los autobuses de Pmod es un poco diferente, así que aquí tenéis una pequeña guía para ayudar a conectarlos correctamente:
1. LED está polarizado con la pierna más corta siendo negativa (cátodo) y la pata más larga es positivo (ánodo). Es muy importante identificar esto o de lo contrario te queman los LEDs!
2. Localice los conectores de 6 pines Pmod, hay cuatro de ellos.
3. a partir del izquierda Pmod conector de Pmod JA1, ubicar el puerto en la fila superior más cercano al interruptor de encendido y conectar el cátodo de un LED directamente en él. El ánodo de este LED entra directamente en el puerto de quinto en la fila superior de JA1.
4. repetir este proceso con los LEDs y los otros dos Pmods: JB1 y JC1.
Imágenes de Manual de referencia de placa Digilent Nexys2
