Schmitt Trigger VU Meter (1 / 3 paso)

Paso 1: Construir el circuito

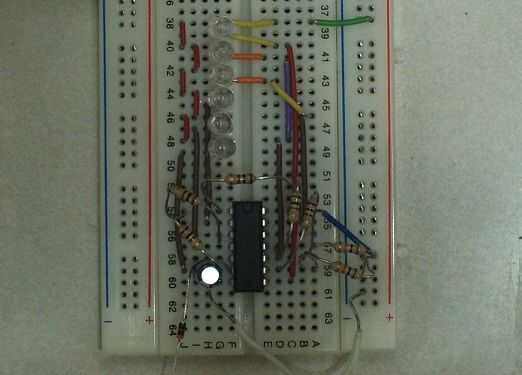

Construcción es bastante fácil. Los LED son "al revés" porque están invirtiendo los factores desencadenantes.
También usé redondo LED (no he comprado los rectangulares todavía, sé que se ven mejor
verde rojo amarillo claro)

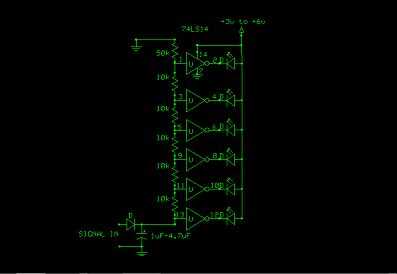

Los valores de resistencia no son cruciales, como el suelo es cerca de la suma de los otros.
(Usé dos 100k & de en paralelo para obtener 50k).
Puede ajustar la resistencia de tierra para obtener menos o mover la sensibilidad. Tiene un detector de diodos para suavizar el parpadeo del LED de la música de ritmo rápido, y es opcional. Un caparitor más grande retrasa el tiempo de respuesta tan mayor que no es bueno utilizar 4.7uF. (Si cand encuentra una pequeña bastante desviación la tapa con unas cuantas k & o una varible y ajustar al gusto de usted.
