Schmitt Trigger VU Meter

más VU Meter diseños uso éter una cascada de amplificadores op o un controlador de gráfico de barra del LED LM3289.

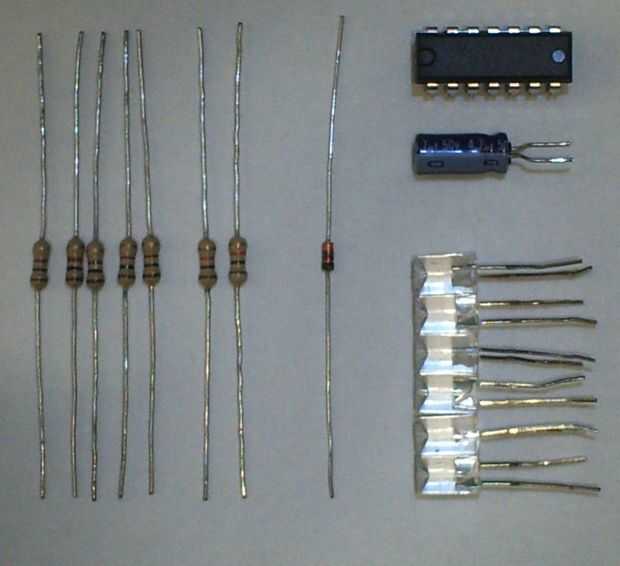

Para un recuento de la parte baja simple VU metro Schmitt Triggers son el camino a seguir. N LED utiliza sólo
números resistencias
n/6 DIP
1 condensador opcional
1 diodo opcional
y por supuesto n LED

Amp OP un gran trabajo pero se puede sólo unidad 4 LEDs por 14 pin DIP.
LED drivers costo $6 o más por chip.
El propósito de usar un disparador de Schmitt hexagonal es que es fácil de encontrar y seis LED por 14 pin DIP, las unidades
Esto mantiene espacio Junta hacia abajo.
Las fichas de SN74HC14N hexagonal invertir Schmitt Trigger que utilizan solamente cuestan $0,63 por chip.
