Satélite Radio Boombox (4 / 6 paso)

Paso 4: Agregar una entrada de línea

El sonido de la radio XM es de nivel de línea de un conector de audio en el lado del muelle. Va con el tema de compacidad, a soldar cable directamente a los pads de soldadura en el circuito principal. Necesitaremos hacer desmontaje un poco más para llegar a la almohadilla. Asegúrese de que la radio tiene un nivel de línea de entrada, esto dañaría el amplificador de phono. Mi boombox tiene un interruptor entre RCA y entrada de nivel de línea pero sólo tiene disponibles los conectores phono (RCA).

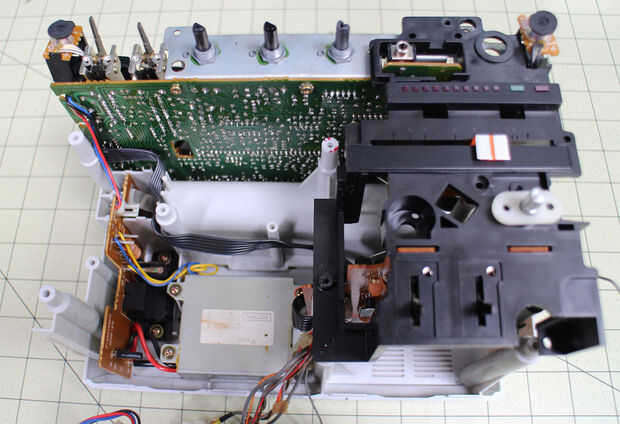

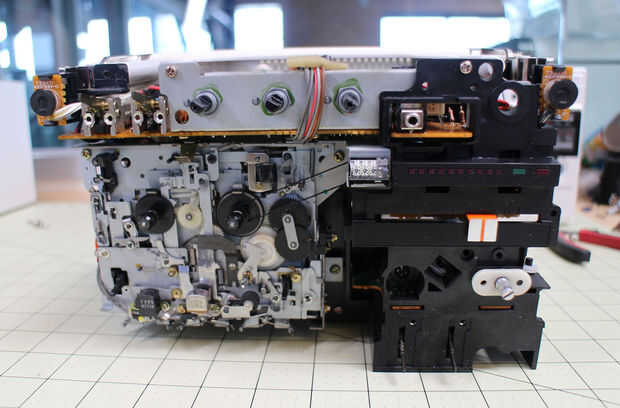

Quite el mecanismo de la platina (mina salió con sólo unos tornillos).

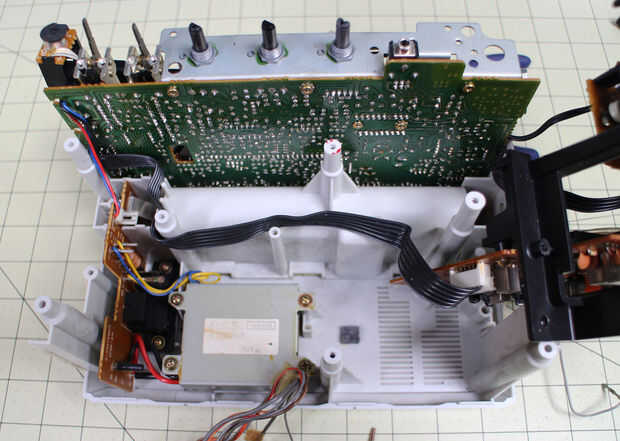

Extraiga el mecanismo y circuito de radio.

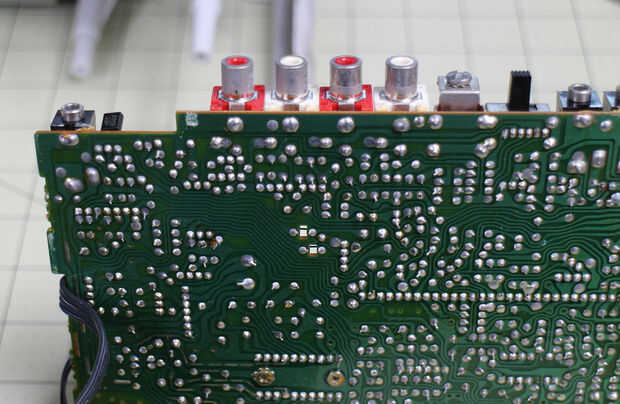

Desatornille la placa de circuito principal y coloque las almohadillas de soldadura para la conexión de audio.

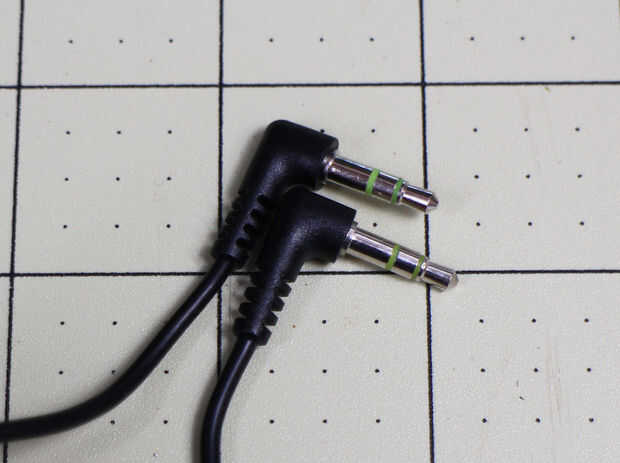

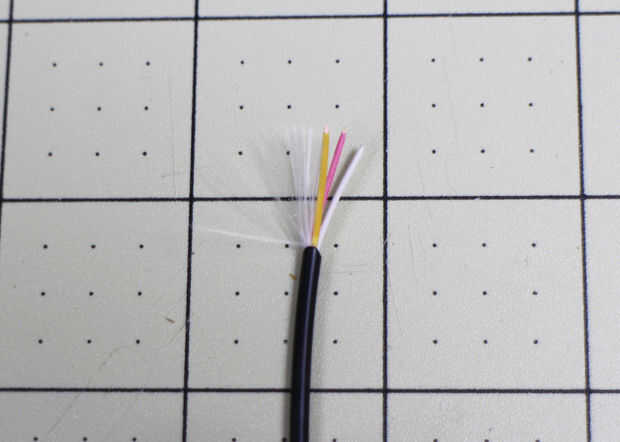

Corte y Pele un extremo del cable de 3,5 mm incluido.

Prueba de que cables se conectan a las señales de audio (en mi caso que fue molido el cable amarillo).

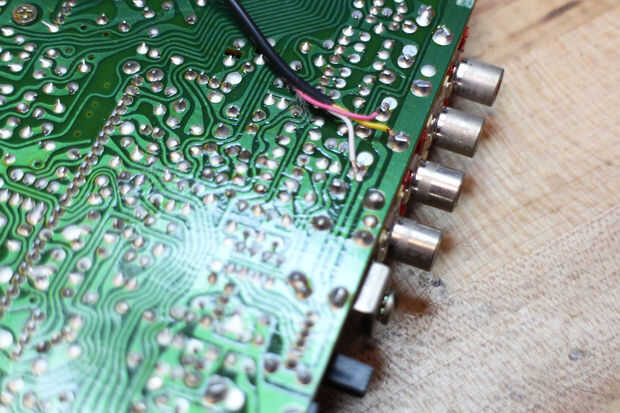

La soldadura de los cables de audio para las pastillas de señal en el circuito.

El cable de tierra a una de las conexiones a tierra en el circuito de la soldadura.

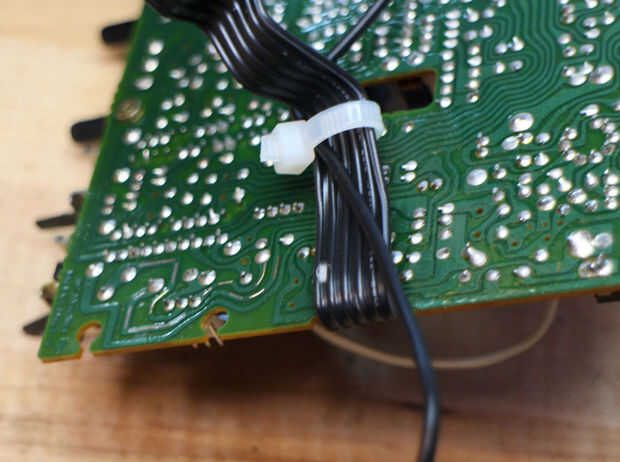

Atar el cable con un cable disponible para aliviar la tensión en las conexiones soldadas.
