Satélite Radio Boombox (3 / 6 paso)

Paso 3: Modificar la fuente de alimentación

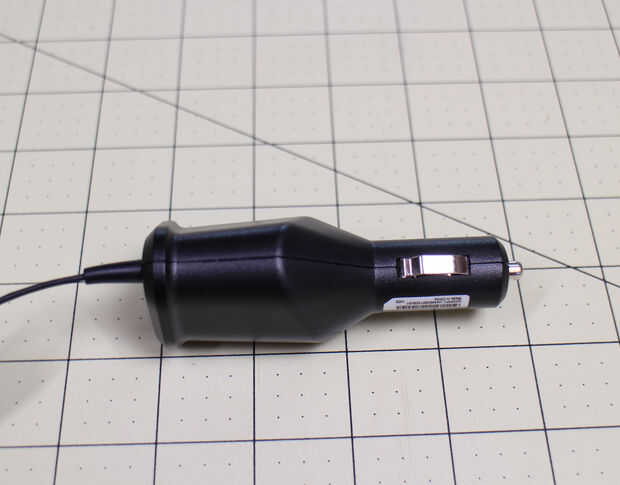

El adaptador de alimentación incluido para la radio XM se pretende enchufar directamente en un zócalo del alumbrador del cigarrillo, pero necesitamos energía directamente de la fuente de alimentación de boombox, así que vamos a tener que modificarlo. Nos a ser relleno de la fuente de alimentación en algún espacio vacío dentro de la caja, por lo que tendremos que quitar la cáscara moldeada.

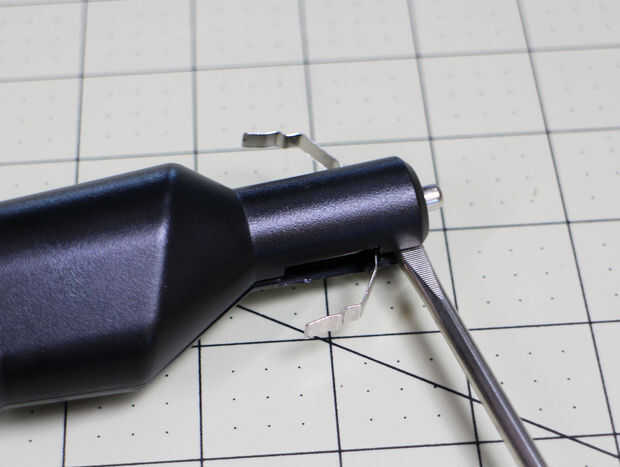

En primer lugar, saltar los contactos de resorte para que pueda alcanzar dentro de la caja con un destornillador de cabeza plana.

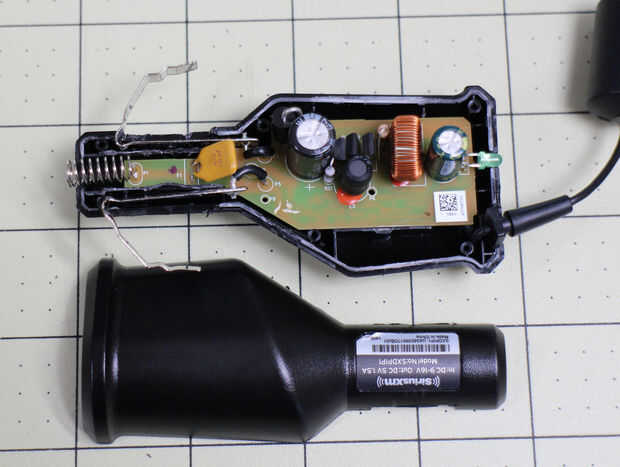

Luego, haciendo palanca, aparte el caso. Puede utilizar una prensa para aplastar suavemente el caso romper a lo largo de la costura, pero tenga cuidado de no para aplastar el circuito interior.

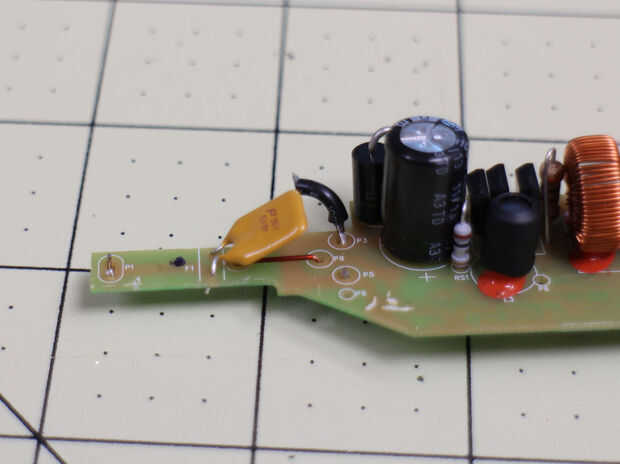

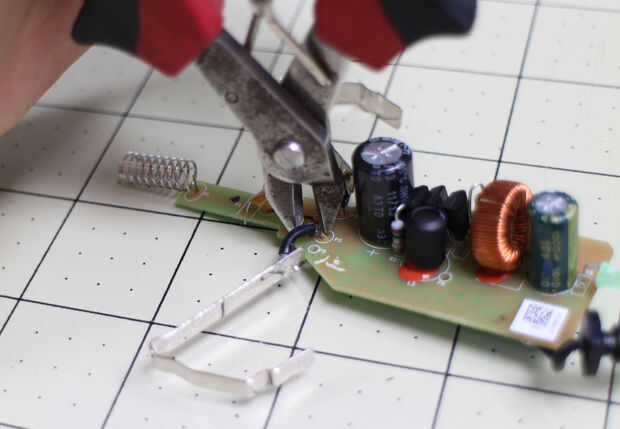

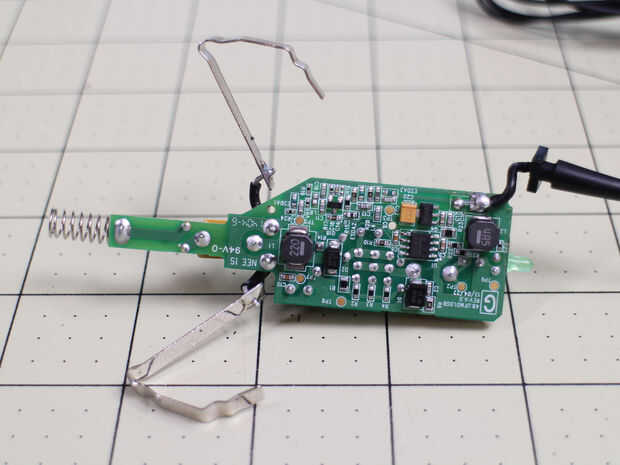

Clip a los contactos de resorte y uno de los cables que se conecta a la board.

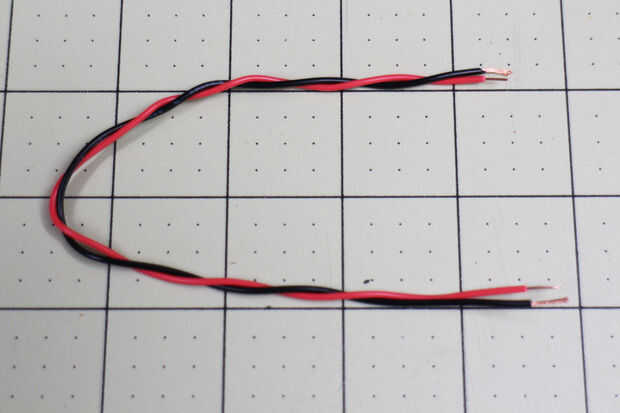

Corte y pele los cables de dos sobre un pie de largo cada una.

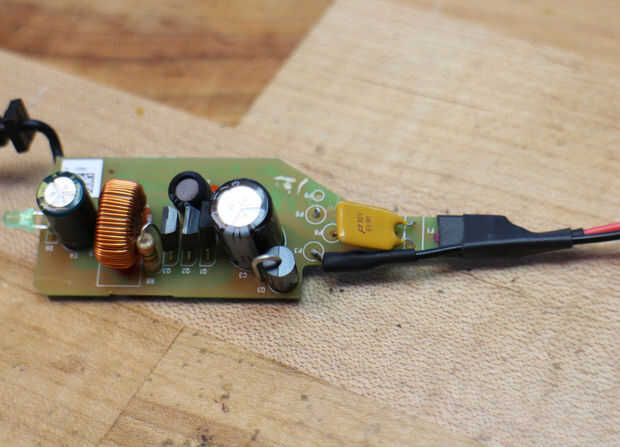

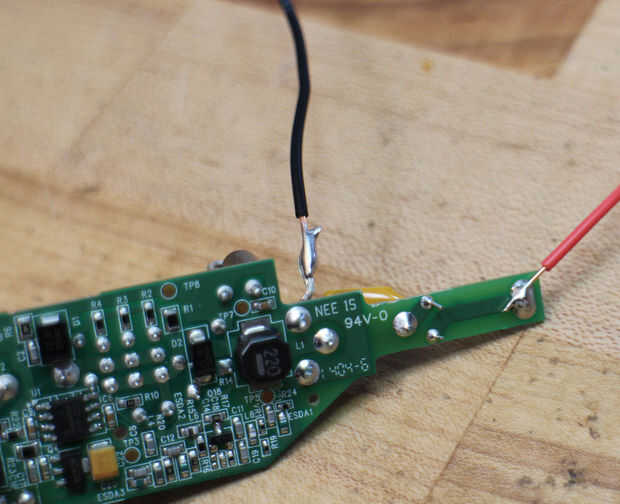

La soldadura de los cables de poder a la Junta; rojo en la punta y negro sobre el hilo de contacto de resorte.

Poner calor-encoge alrededor de las nuevas conexiones.

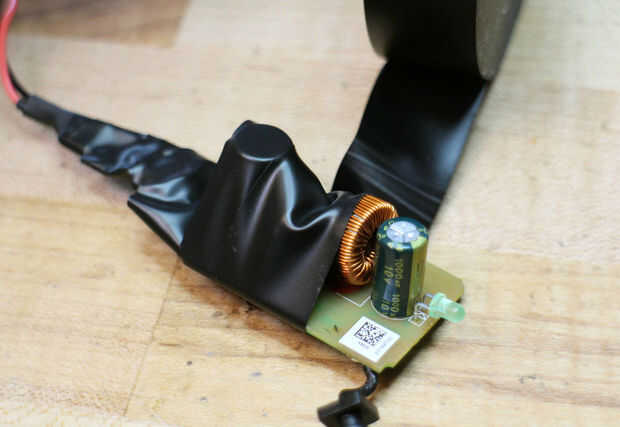

Envuelva el circuito en cinta aislante.

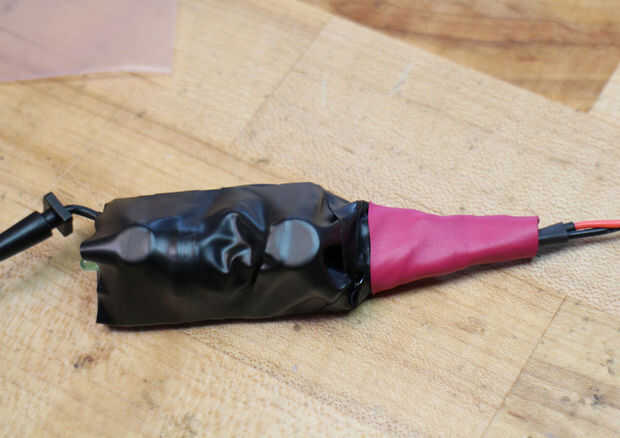

Encogimiento del calor de gran diámetro de uso para cubrir el extremo de los cables y cinta.

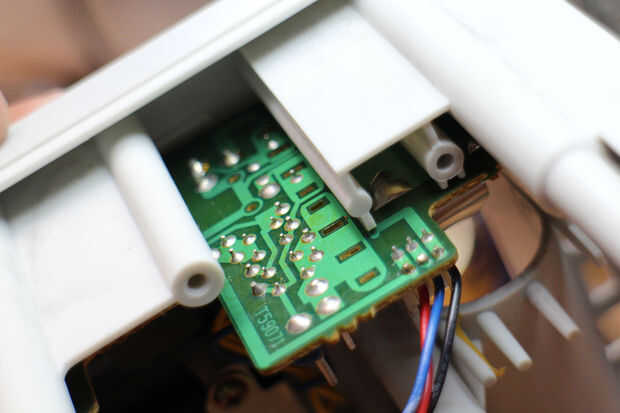

Examinar el circuito que conecta a los contactos de la batería, determinar que pastillas de conectan a la alimentación y tierra.

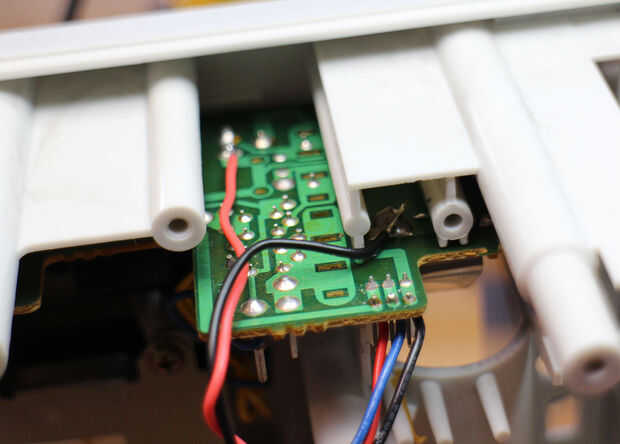

Soldar los cables correspondientes a la placa de circuito.
