Paso 6: Preparación del tubo de colección
Ahora es el momento para preparar el tubo de la colección. La idea aquí es que queremos hacer un patrón del agujero que se permita que el agua fluya libremente a través del tubo como la OpenROV realiza las operaciones de recolección. El tubo será más tarde envuelta en un malla de vinilo para mantener a nuestros ejemplares en el tubo. Los archivos adjuntos pueden usarse como plantilla de perforación si no tienes papel transfer claro de una impresión. En este caso estamos utilizando el papel de transferencia de nuestro vinilo. Siga estos pasos para preparar el tubo de la colección:
- Aplicar el papel de transferencia al tubo. Tenga cuidado de alinear perfectamente.

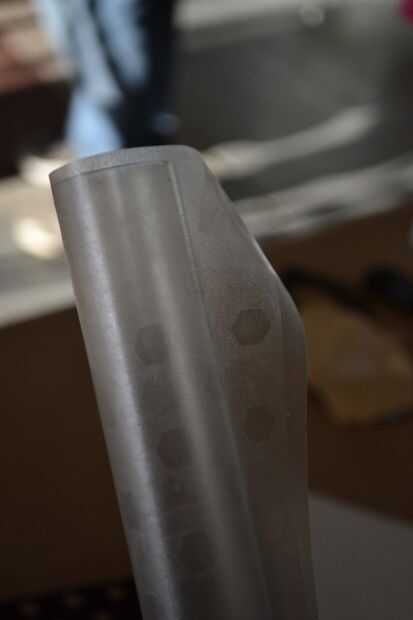

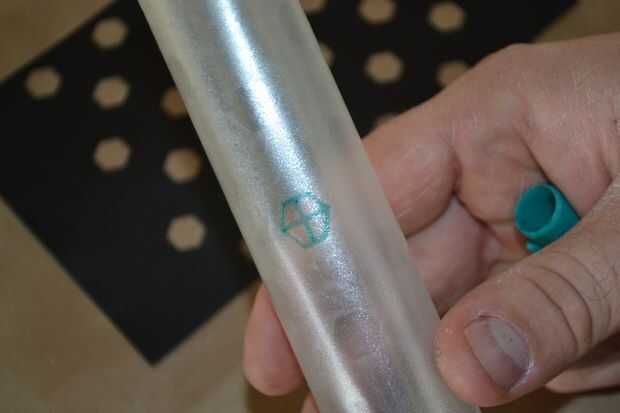

- La marca de testigo de los hexágonos será visible en el papel de transferencia transparente. Marcar los hexágonos con un patrón de Cruz rápidamente como la impresión de los hexágonos desaparecerá con el tiempo.

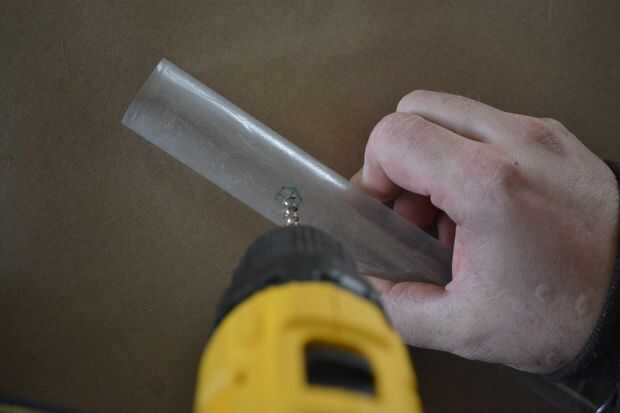

- Perfore los orificios marcados con un taladro manual o taladro.
- Perfore el agujero para el perno de lanzamiento rápido todo el camino a través del tubo. Orificio se colocará para que el pasador de tierras ante el anillo posterior del chasis del servo y sostiene el chasis en forma segura. Este orificio debe estar ubicado en unos 1,75" desde el extremo abierto del tubo. Hacer taladro hasta el chasis con la puerta de tubo se ha colocado en el tubo y luego marque y taladro. (no foto)
- Opcional - contador los hoyos del lavabo para eliminar rebabas y para crear un aspecto más limpio.
* Tenga en cuenta que el tubo es una parte estándar de OpenROV
* Nota que patrón geométrico la izquierda en la lámina de transferencia adhesivo desaparecerán una vez que habéis sacado de la funda de vinilo por lo que se debe eliminar la transferencia tubo de envoltura de la hoja inmediatamente y dibujar círculos a taladrar todo en un solo paso.
