Roto el impedimento de nariz (1 / 2 paso)

Paso 1: Paso 1. Hacer el circuito

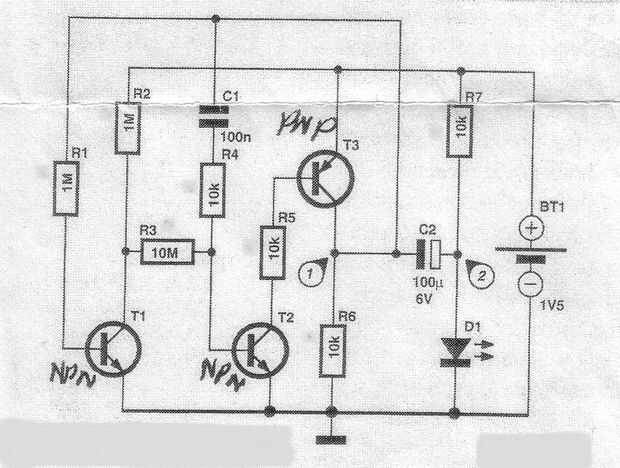

El circuito vino de mi escondite de reliquias de electrónica antigua, no tengo ni idea de donde se originó. Se ejecutará de una sola batería AA pilas secas, aunque usé una batería de tamaño más grande de C. La unidad ha estado funcionando en mi casa 24/7 de alrededor de 5 años hasta ahora con ninguna muestra de abandonar todavía.

Grabado al agua fuerte la placa de circuito yo y soldadas las piezas que. Destinados transistores BC107 para un transistor pnp 2N3906, TR1 y TR2 TR3, pero prácticamente cualquier transistores npn hará cualquier pnp para el tercer y el primer par. Los LEDs utiliza son tipos de 5 voltios, pero no estoy seguro de que tienen que ser, y sospecho que cualquier estándar LED (y cualquier color usted tiene gusto) funcionaría muy bien.
