Para un proyecto ("hidro hacer eso?") en la Glasgow School of Art, nuestro grupo de estudiantes tuvo la tarea de diseño y fabricación de una bomba de agua. La tarea iba a ser una competición entre varios equipos, cada uno tomando el nombre de una criatura acuática. Nuestra empresa designado fue 'delfín'. Los ganadores del concurso fueron que el grupo que la bomba tenía la eficacia más alta, y las bombas tenían que ser capaz de bombear 5 litros de agua, a través de una altura de 60 cm (2 pies) en menos de cinco minutos.
Nuestra investigación y desarrollo nos llevaron a encontrar que una bomba de pistón sería la forma más efectiva de bombeo de agua.
Hicimos tres prototipos de la bomba, a ver que sería más eficaz en el bombeo de agua.
Hemos construido un impeledor axial, una bomba de diafragma y una bomba de pistón.
La bomba de pistón parecía ser la solución más viable para el problema de la eficiencia, y nuestra investigación en línea de acuerdo con esto, así que decidimos construir nuestro diseño final en forma de una bomba de pistón.

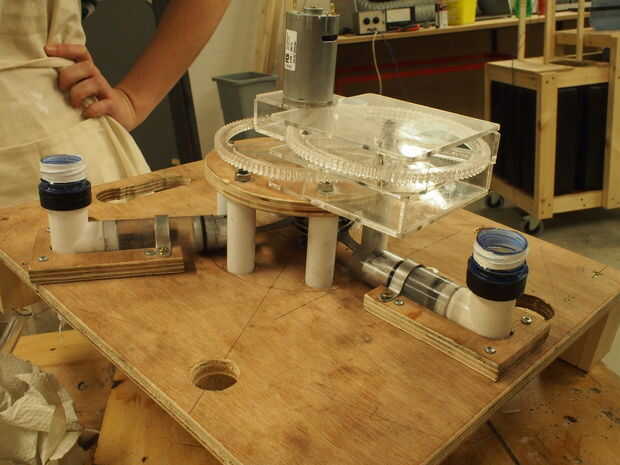

Sin embargo, nuestro escrito requiere que hacer simulación y optimización de la bomba, así que diseñamos nuestra bomba que tres cilindros desmontables e intercambiables, que nos permiten poner a prueba la eficiencia para diferentes números de cilindros.
Materiales utilizados:
hoja de aluminio de 2mm
madera contrachapada de 12 m m
hoja de acrílico de 3mm
varilla de acero templado de 4mm
4x12x4mm rodamientos
24V, motor eléctrico de 5600 RPM
Tubo de plástico transparente (origen desconocido)
Barra de aluminio
Tubo de PVC uniones en T
Tubo de fontanería de PVC
Gorros y cuellos de botella de Evian
Surtido de tornillos, pernos, arandelas
pegamento caliente
cemento tubo
Soldadura plástica (diclorometano)
Equipo recomendado:
Sierra de cinta (metal)
Sierra de cinta (madera)
Lima de metal
Papel de lija (grano varios)
Torno de carpintería metálica
Taladro de columna
Taladro inalámbrico
Surtido de brocas (incluyendo forstner plano bits)
pistola de pegamento caliente
sí, utilizamos un montón de cosas en este proyecto. La escuela de arte cuenta con un taller muy bien equipado. Probablemente uno podría sustituir nuestros pistones para algo un poco más accesible, tal vez de plástico y un tamaño de tubo estándar para hacer la tarea todo un poco menos exigente en cuanto a equipamiento.
