Robot Solar autónomo etapa 1 (6 / 9 paso)

Paso 6: Fabricación de PCB

PCB fabrication:

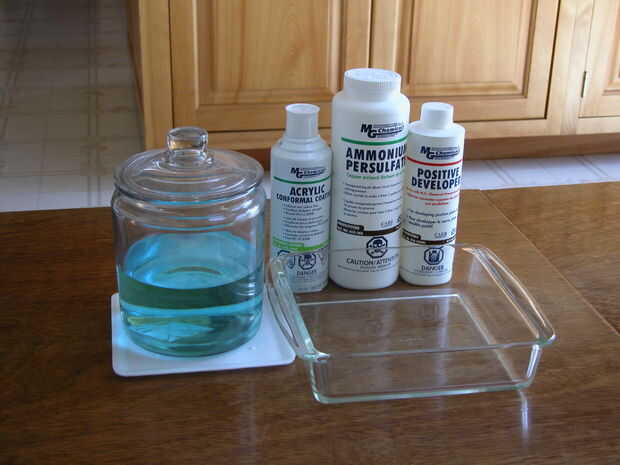

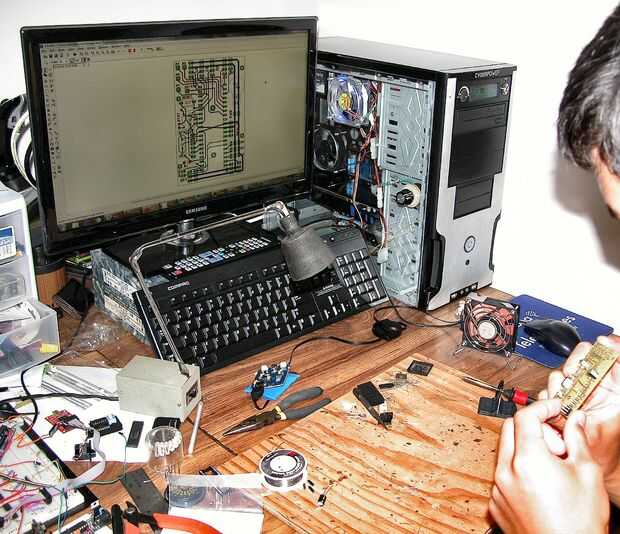

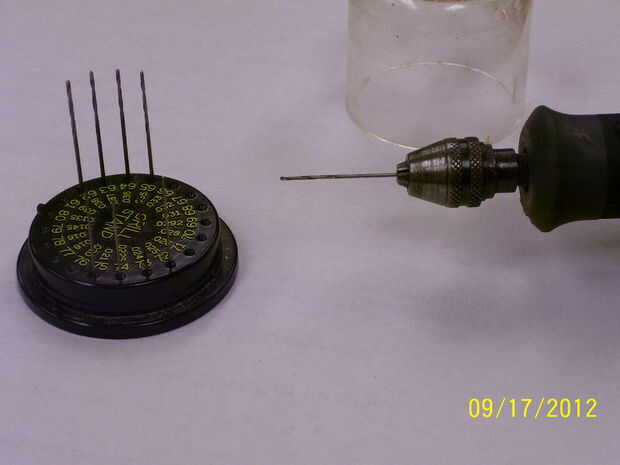

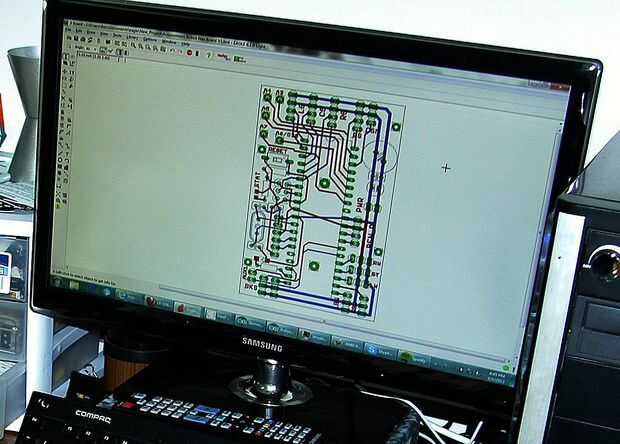

El PCB fue diseñado en la computadora usando la versión gratuita de Eagle. Explorar el programa y no dude en modificar el diseño de circuitos para adaptarse a sus necesidades o mejoras.
Hay un esquema. Abra el archivo guardar en su computadora y luego abrirlo utilizando el software de águila.
Puesto que el proceso de desarrollo ocurre en un cuarto oscuro, no puedo tomar fotos del proceso. Por favor, consulte esta página para hacer tu propio PCB. http://www.mgchemicals.com/tech-support/instructional-guides/videos/#prototyping-professional-electroplating

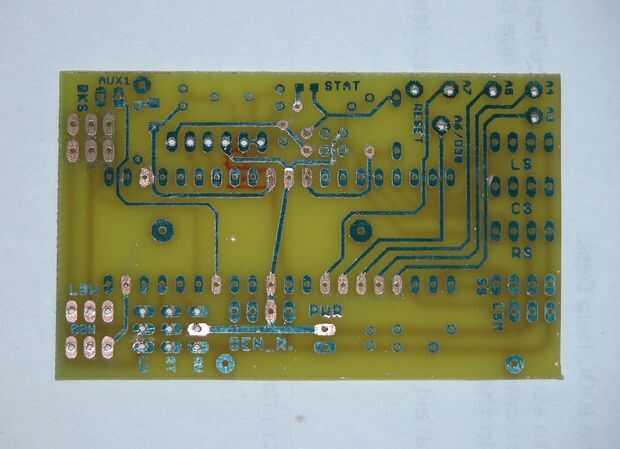

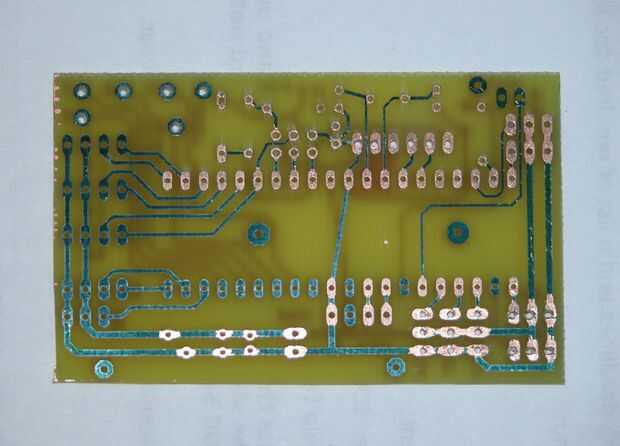

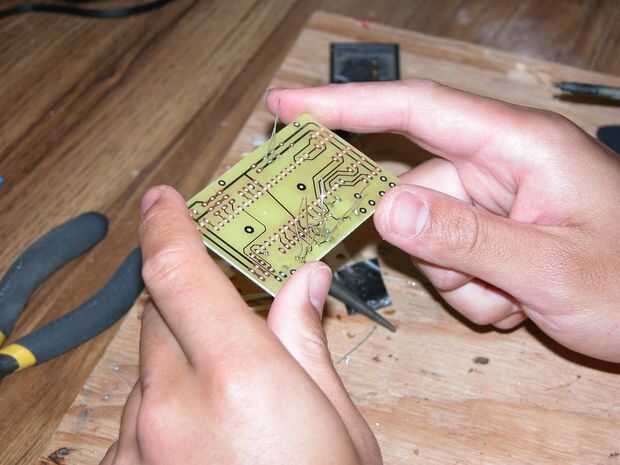

Utilice un soldador de punta fina para soldar los componentes en la placa. Tenga cuidado de no dañar los componentes por sobrecalentamiento con un soldador. Haga clic en las fotos de arriba para ver las notas sobre el proceso.
