Robot escarabajo Ringo (6 / 9 paso)

Paso 6: Pequeña protoboard

Te recomiendo usar el protoboard tan pequeño como sea posible. La placa más pequeña el alumbrador es. Ya demostramos que los pernos 5 x 10 es suficiente para Ringo. Y sé dos maneras de cómo usted puede conseguir tal un protoboard.

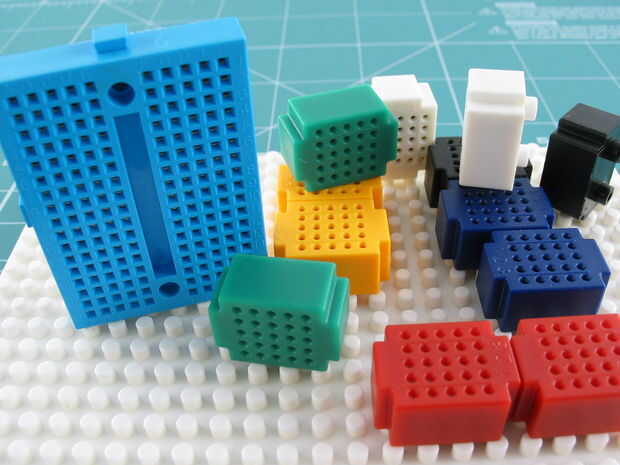

Lo 1 º: se puede comprar. Tipo "kit pequeño protoboard" en navegador y encontrará los bloques de Lego-como mismo como ves en mi foto. Sí, soy afortunado, tengo algunos. Los bloques son pernos 5 x 5. Hay 10 cuadras en un juego y necesitamos dos. Pegamento y tablero de 5 x 10 pins está listo. Pero hay un inconveniente: estos breadboards son infrecuentes. Y tal vez usted no podía encontrar cerca de su casa.

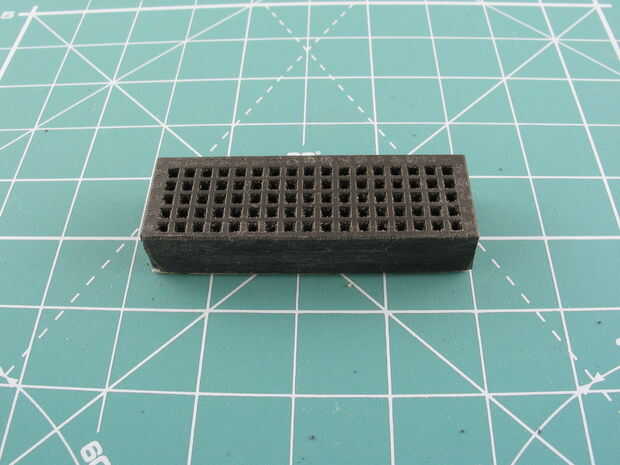

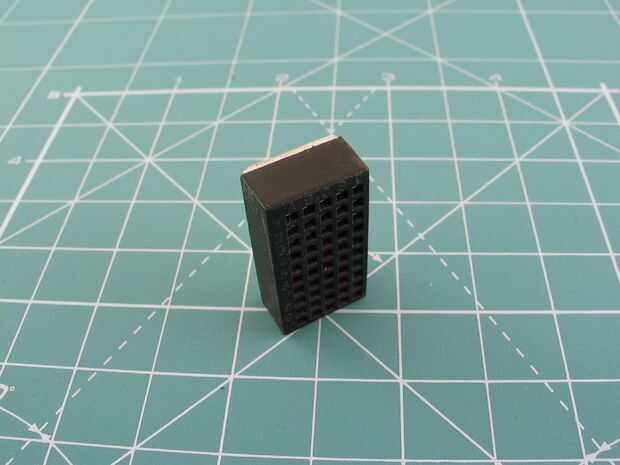

Si así es al revés: DIY. Vamos a tomar un protoboard común (de cualquier tamaño que tiene) y corte a tamaño de pernos 5 x 10. Me decidí a elegir este camino porque a menudo escoger el camino equivocado.

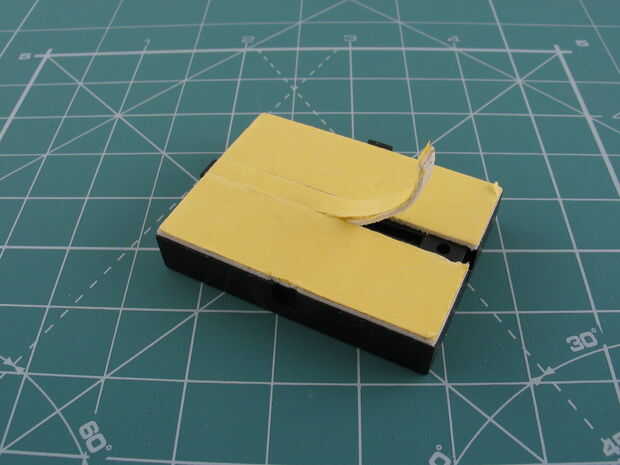

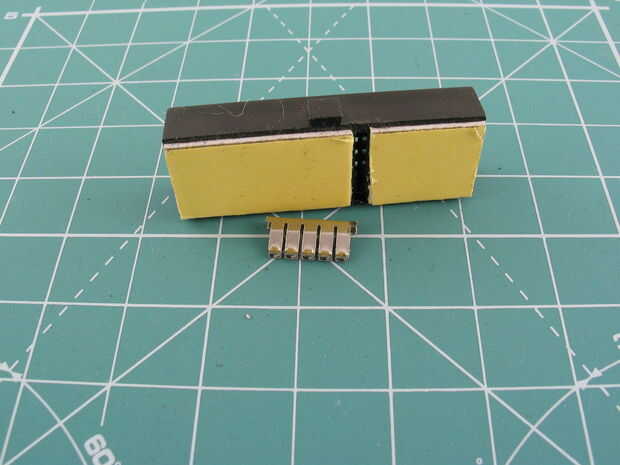

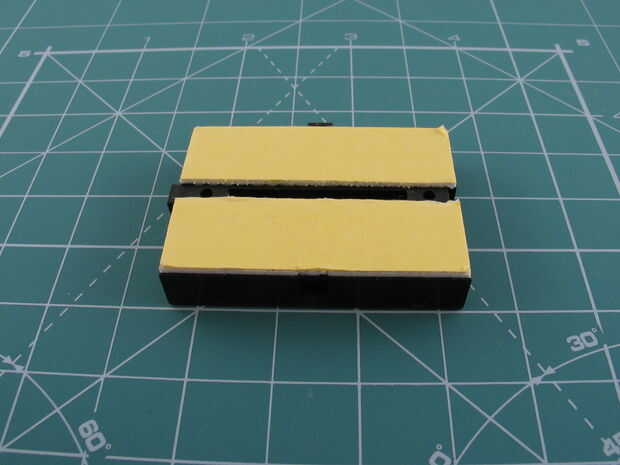

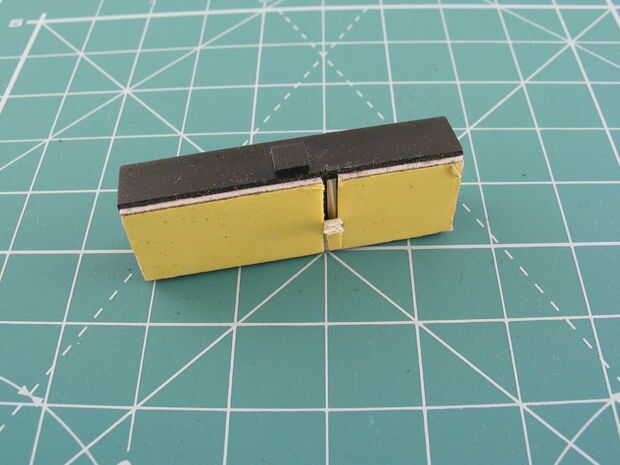

En la parte inferior de la placa común hay una cinta de montaje. Si nos quitamos la placa cae a pedazos. Pero te recomiendo sacar algunas zonas de la tira justo donde vamos a hacer recortes.

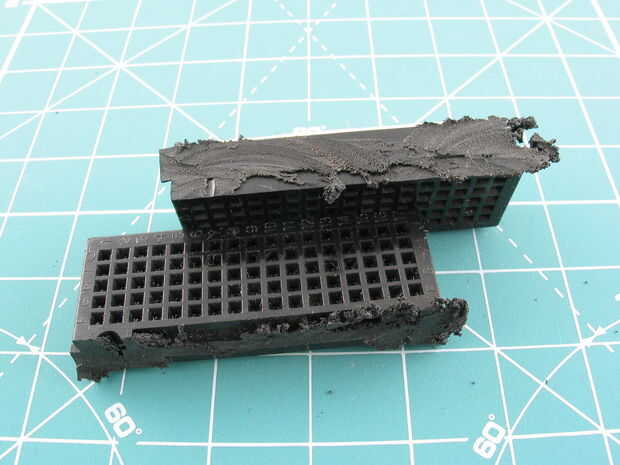

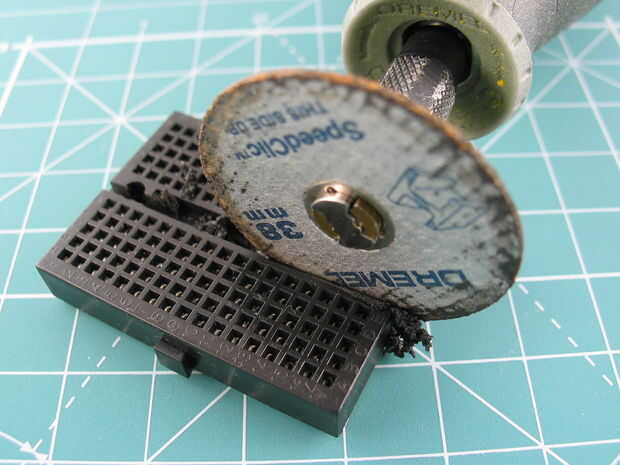

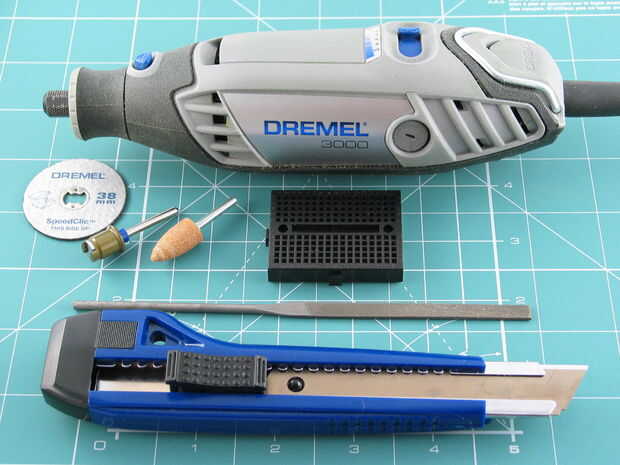

Ahora toma una sierra para metales o un Dremel para cortar la placa. Utilizar archivos de aguja plana o Dremel con piedra de esmeril para afilar los cortes.
