Paso 7: Roble - base y superior
Mientras buscaba roble para mi reloj, extrañamente estaba dibujado a un vendedor en Pickering, North Yorkshire, Reino Unido, que ofrecía recortes de roble de grandes proyectos. Varios de los cuales eran del tamaño correcto para mí. Fue el hecho de que él roble fue origen local que apeló. En un proyecto que hasta ahora ha utilizado tubos de nixie de Ucrania, tomas 3D impresos de Shrewsbury Reino Unido, acrílico de Londres, las tuercas y tornillos de China y cableado telar cinta procedentes de Alemania, parecía adecuado utilizar el material del stand-out del proyecto desde un origen local (40 millas).

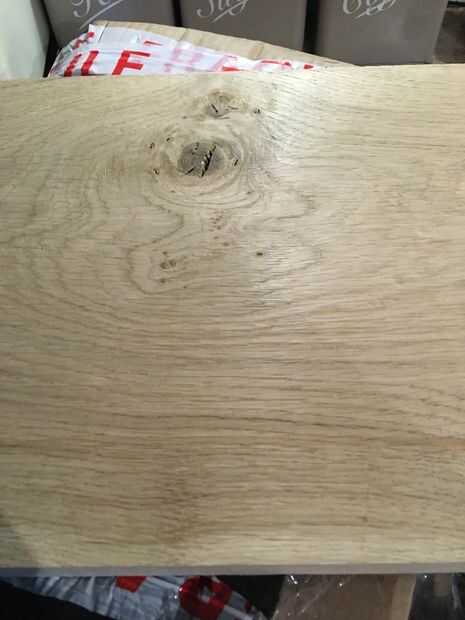

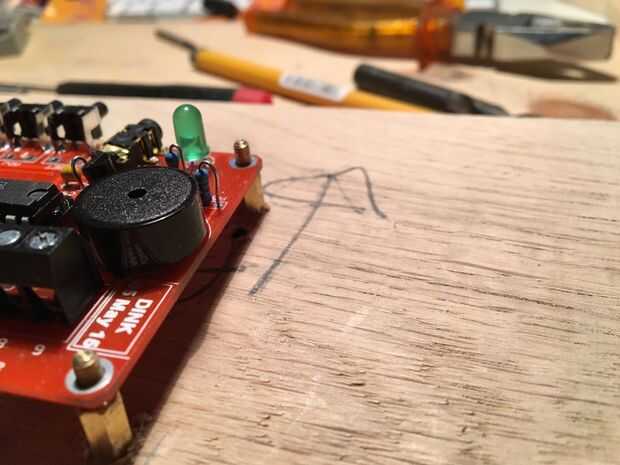

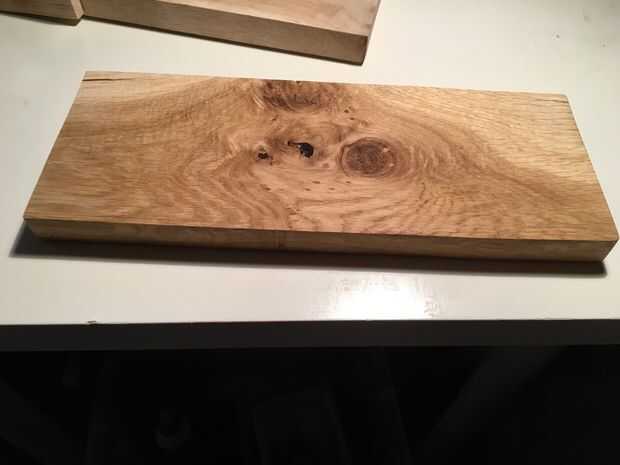

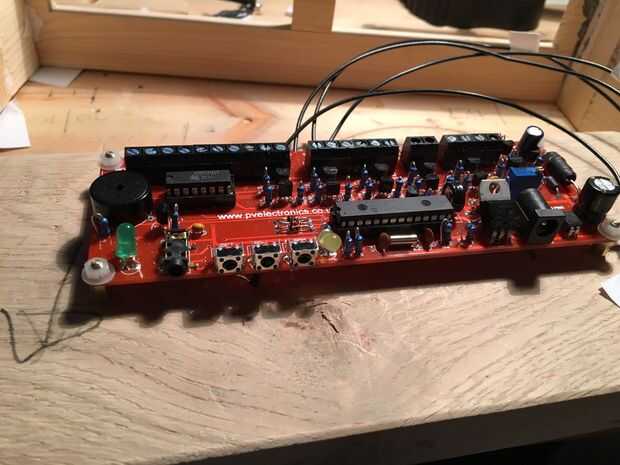

Así que pedí un trozo y se entregaron 2 semanas después. Esto fue cortado a la medida y arena. Luego el pcb fue montado usando 30mm M3 avellanados pernos en latón hexagonal M3 separadores, el pcb fue asegurada con pernos y arandelas de nylon M3.

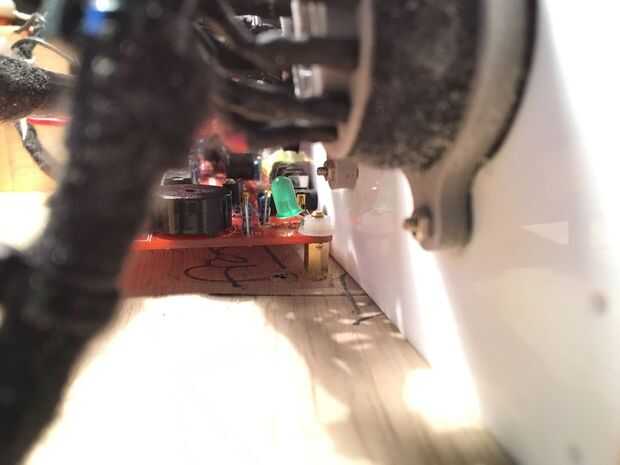

Los indicadores de INS-1 fueron empujados a través de los orificios de 6mm en el frente de acrílico y cables ponen a través de los orificios de 10mm en el acrílico de la toma de corriente antes de que el frente estuviera pegado. A continuación, la Asamblea entera frente a los tubos fue pegada y fijada a la base de roble.
Partes utilizadas:

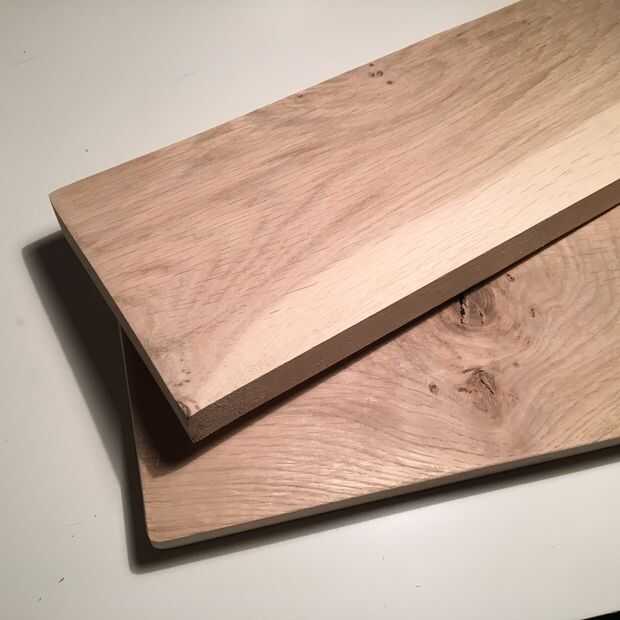

- Roble de secado al horno - 320 mm x 250 mm x 24 mm

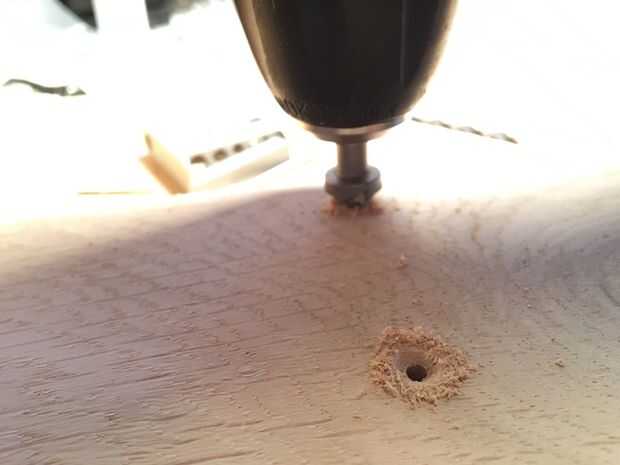

- 30mm avellanado tornillos M3 x 4
- 15 mm latón hexagonal M3 separadores x 4
- Pernos y arandelas de nylon M3
- Pegamento para madera
Regresaremos al roble pronto.
La pcb tiene 3 interruptores de botón pequeño para alterar el tiempo, alarma, configuración etc.. Esto se oculta en el reloj. Así que la próxima etapa es añadir algunos interruptores remotos de Niza.
