Roble y reloj Nixie acrílico (1 / 10 paso)

Paso 1: El concepto de diseño

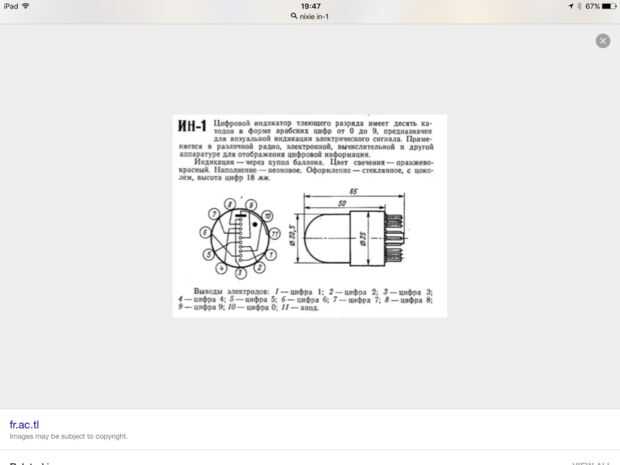

Tarea uno era ver Dimensiones de tubo y descubrí que los tubos tenían visible, 30mm de diámetro con el diámetro del cuerpo principal de 35mm. Los tubos de profundidad total fue de 65mm. Así que estos tamaños determinan en gran medida el tamaño de mi reloj. Para que salieron del papel y lápiz. Necesario disponer de espacio en los extremos, las diferencias entre las horas - minutos - segundos, y sería bueno tener algunos indicadores de neón colon demasiado. Así que una rápida búsqueda y eBay otra visitan y ordenaron 5 INS-1 indicadores.

Creo que el pánico en el pensamiento de perforación 6 agujeros perfecto 30mm y 4 agujeros de 6mm perfecto en un trozo de madera. Este punto, yo estaba pensando usar una caja de la baratija o agujeros de corte similar y sólo en él. Estaba incluso seguro cómo conducen (Arduino, escofina Pi etc) o les potencia como cada uno de ellos requiere un desconocido 170volts!!!!

Así que el siguiente trabajo fue decidir lo que haría la señal de reloj.

El lugar lógico para empezar fue el C.C. de 170V para alimentar los tubos nixie. Pero al ver tantos relojes alrededor, no puede ser tan difícil. ¿puede él? Después de mucha deliberación, decidí ir con PVElectronics brillante 'Dink' remoto tubos Junta que realmente marcar todas mis cajas. Siempre en el poder, el microcontrolador para mostrar la hora, pero con un formato tan adaptable. Sólo sabía que era la base que estaba buscando.

A la derecha, en el diseño. Así que ya que sabía el tamaño de los tubos, también necesitan el caso a 'esconder' un pequeño pcb y cableado.
