Roble y reloj Nixie acrílico (4 / 10 paso)

Paso 4: Cableado telar

Probablemente he ido por la borda con el calibre del alambre. Me había vuelto bastante paranoico acerca de los altos voltajes involucrados, tan ido para cable de calibre más pesado que necesitaba realmente.

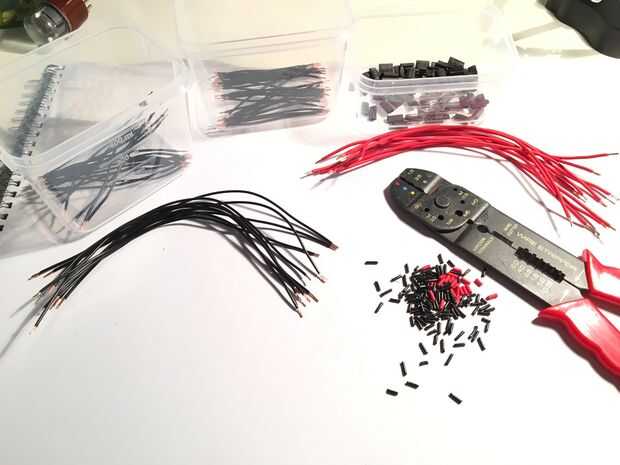

Aún así, había el mismo número de hilos de corte, la tira, lata y conectar entre sí. Una de las ventajas del diseño de circuito es el hecho de que sólo hay 10 cables del cátodo, uno para cada dígito 0 - 9 que encadenar a lo largo de cada tubo al ánodo siguiente y 6 hilos, 1 va a cada pin del ánodo. Hasta 16 cables conectados al tablero. Pero todos juntos, para soldar juntas 66 cables, además de los ánodos de rojo.

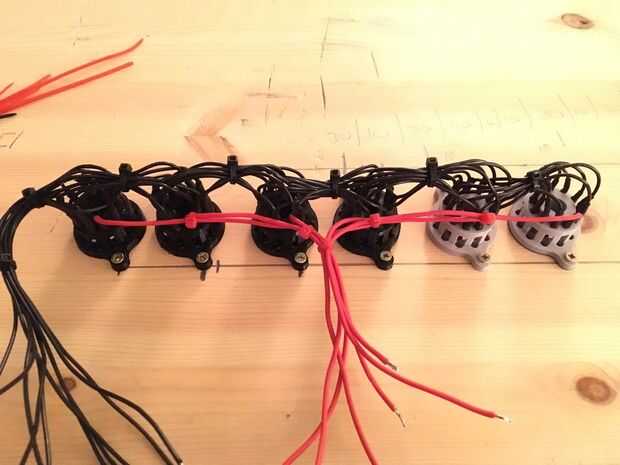

Plegadores de Molex fueron conectados a los cables, todo espaciados hacia fuera diferente para permitir el espacio entre tubos. Una tabla de madera fue utilizada para mantener los enchufes y cables son insertados lazo envuelto.

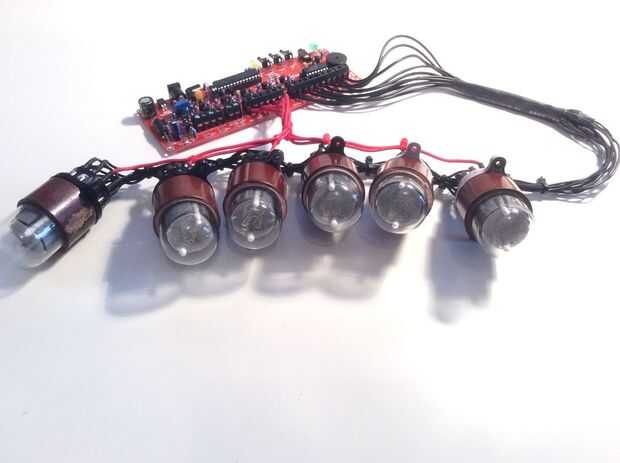

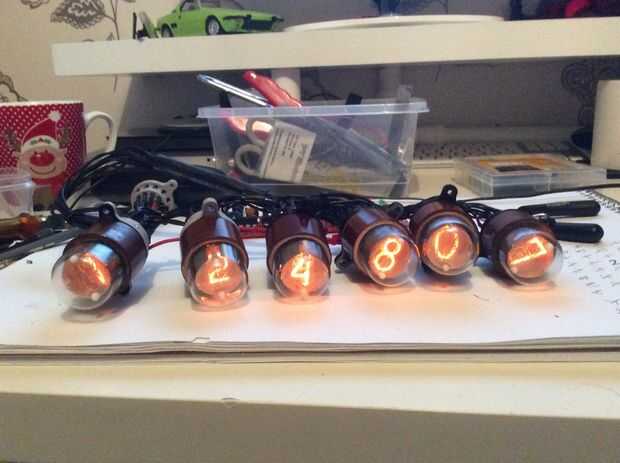

Cada tubo entonces fue conectado a un enchufe y los cables conectados a la placa de circuito. Ensayo y error se utilizó para asegurar que los tubos todos aparecen el dígito correcto en el momento adecuado. Afortunadamente hace más fácil con la secuencia de arranque de PVElectronics ciclismo a través de 0 a 9.

Entonces vino la tarea de hacer buenos contactos entre pin crimp y tubo. Algunos fueron bien, que otros necesitan una caída muy ligera de la soldadura. Otros se sentían como abrir cirugía cardíaca fue requerida para el inicio.

La compra sólo nueva para esta etapa:

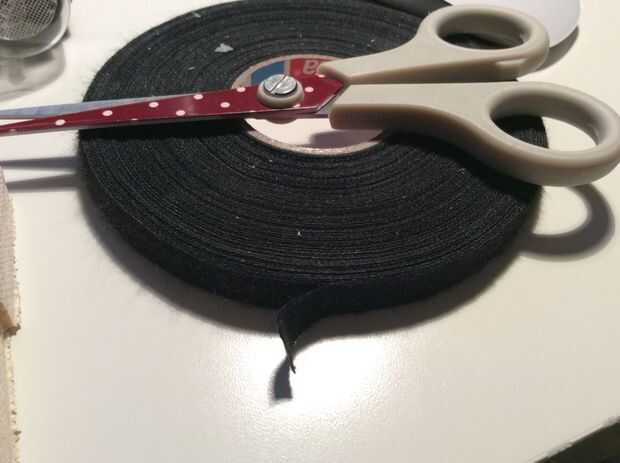

  • Rollo de 6 mm auto adhesiva tela cableado telar de cinta (para poner en orden las tomas)

Así, con todos los tubos conectados, soldado en cuanto sea necesario, y todo telar almacenado con cableado telar de cinta. El reloj se había convertido, así, un reloj. Solo necesita una casa.
