Paso 2: Cableado de todos junto
En primer lugar necesitamos programar el Arduino Pro Mini. No tener ningún tipo de puerto USB, que tenemos que usar Arduino UNO rev3 como programador. Personalmente lo hice siguiendo este Instructable -
Que tenemos que cortar el extremo del adaptador de corriente. Con un multímetro que encontraremos uno es VCC(+) y que es GND(-). Se soldarlos a VCC(AC) a RAW(Mini) y GND(AC) a la tierra (Mini (al lado de RAW)). Ahora hemos suministrado nuestro Arduino Pro Mini con poder. NOTA:!!! /! \ NO CONECTE ADAPTADOR DE CA A VCC EN EL ARDUINO PRO MINI, A MENOS QUE EL ADAPTADOR ES EXACTAMENTE 5V/1A O ESTÁN ARRIESGANDO DE BRICKING SU MINI (NO CONTAR CON EL OVERPOWER PROTECCIONES - SOSTIENEN, PERO NO PARA SIEMPRE!!!!!!). CONECTE EL ADAPTADOR VCC(+) EXACTAMENTE EN EL CRUDO. SOPORTA RAW 6 ~ 20V!!!!!! /!\

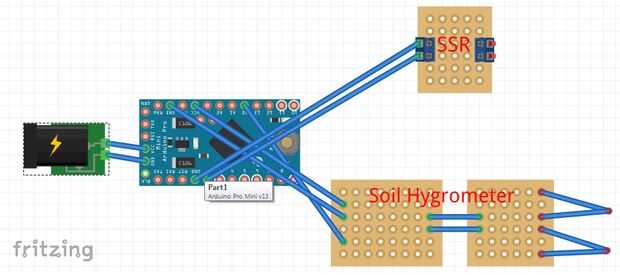

Ahora tenemos que conectar el higrómetro suelo al Arduino Pro Mini. VCC(Hygro) VCC(Mini), GND(Hygro) para GND(Mini) y A0(Hygro) a A0(Mini).
Ahora tenemos que conectar el Arduino Pro Mini y el rele de estado solido pero primeros algunas palabras sobre la SSR. En este caso estamos utilizando el rele de estado solido 25A. NO la 10A. El relé de 10A es bueno para las luces, secador de pelo, etc. así como. Algo fuerte como una bomba de agua necesita 25A. Si usted está demasiado asustado de que no es suficiente se puede utilizar un SSR de 40A, pero normalmente una toma es 20A 25A relé es más que suficiente.
Ahora Conecte el GND(Mini) a uno de los puertos de la SSR y D2 para el otro puerto de la SSR. (Sólo en caso recordar que esos dos van en la parte donde está escrito 3 ~ 32VCC en el SSR).
Lo último en las conexiones de cables es la RSS a la bomba. Usando un cable normal para una extensión de zócalo conectar el GND directamente a la tierra de la bomba. El VCC necesita un cable extra. La extensión VCC Conecte a uno de los puertos de la SRR. El cable extra para el otro puerto de la RSS y el VCC de la bomba de agua. (Sólo en el segundo caso al recordar que esos dos van en la parte donde está escrito 24 ~ 380VAC en el SSR).
NOTA: /! \ RECUERDA SIEMPRE CORTAR EL VCC CON UN RELÉ, NO LA TIERRA! /! \ OTRA MANERA ESTÁN ARRIESGANDO DE TENER CHOQUE ELÉCTRICO QUE PUEDE CAUSAR LESIONES GRAVES O INCLUSO LA MUERTE! /!\
P.D. Utilice un pequeño tornillo conductor cruzado para ajustar la sensibilidad de su higrómetro suelo.

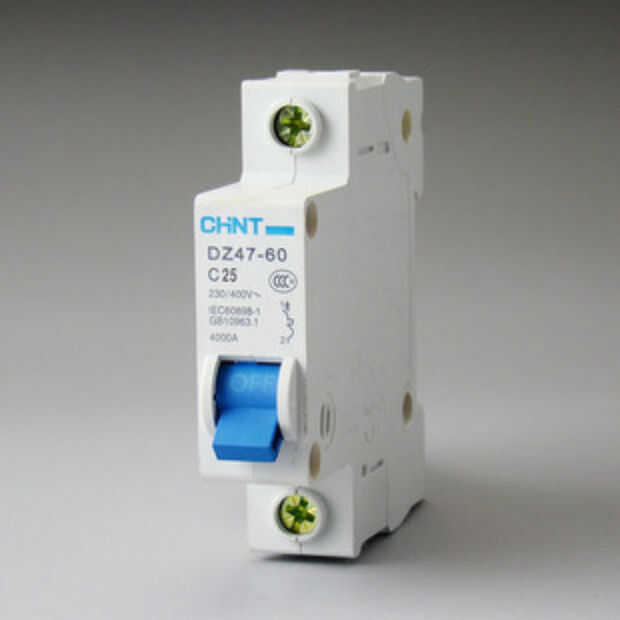

P.P.S. Siempre es mejor no utilizar un zócalo para una bomba de agua. Conectar directamente a la red eléctrica mediante un interruptor de circuito 25A - http://www.ebay.com/itm/DZ47-60-C25-AC230-400V-1P-25A-Rated-Current-1-Pole-Miniature-Circuit-Breaker-/350690168788?hash=item51a6c34fd4:g:LBsAAMXQhpdRzpcA - $3,56. Así usted estará seguro de que si algo sale mal y corto lo único que se desconecta es el interruptor de circuito y la bomba de agua.
Lo siento por mi mala Inglés y espero que este Ayude a alguien para hacer su vida mejor como la mía.
Diviértete y no deja de soñar porque el único límite es tus sueños!
