Sistema de riego DIY para plantas

electrónico riego por goteo para las plantas

Pensé un desatendida de sistema de riego para las plantas, siendo un viajero frecuente a fuerza tienen tiempo suficiente para regar mis plantas y la mayoría del tiempo mis plantas resistidos desde su no murió Facebook mi cultivo. para resolver estos problema, decidí hacer este proyecto, Simple, bajo costo y nada de repuesto

En este proyecto im cepillado un Control electrónico para riego por goteo. Necesidad de sembrar algunas plantas de tomate en mi azotea, por lo que seleccioné algunas semillas, recibí algunos contenedores (sacos de blanco) de la tienda del agro, algunos abonos orgánicos y un poco de arena.

El primer paso fue hacer la olla, mezcla la tierra con abono y arena, luego plantó las semillas para

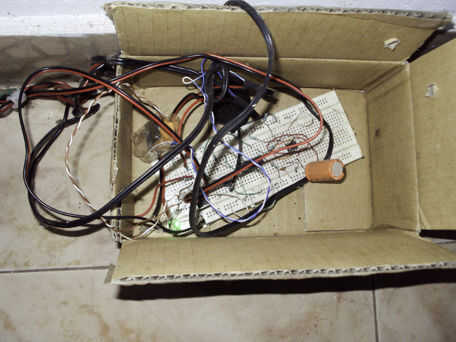

El siguiente paso fue construir un circuito de contador de tiempo electrónico que podría controlar el flujo de agua a las macetas, así que diseñé un temporizador 555 (modo Astable) que fue apagado durante 30 minutos y en 50 segundos (usted tiene que encontrar su propio horario dependiendo de su planta)

Nota: Si no obtener los tiempos deseados de 555, puede alternar la salida con la no puerta o controlar el flujo con una válvula de

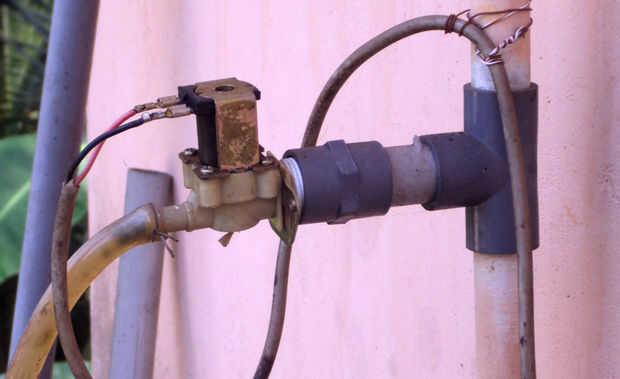

El circuito 555 dispara un relé que a su vez controlada por una válvula solenoide conectada a tubería de agua (consulte imágenes). El poder del circuito proviene de un panel solar de 10W (borde de lado medio derecho de la imagen principal)

El sistema de riego

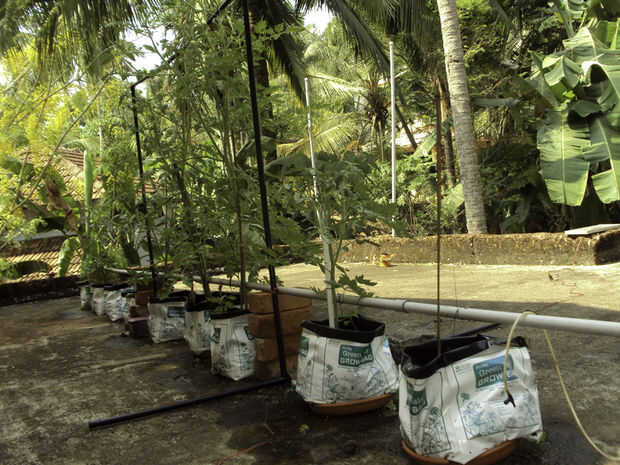

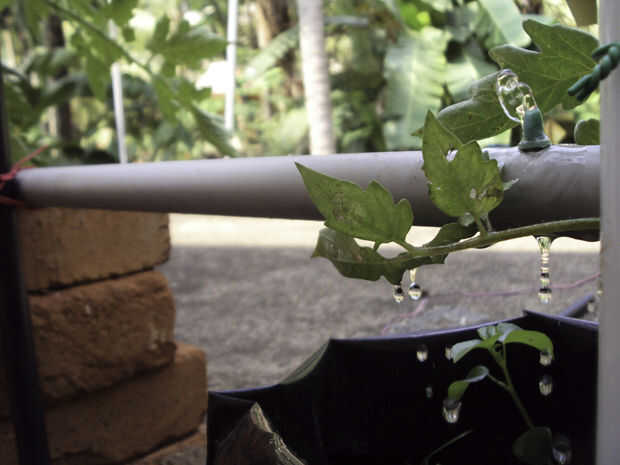

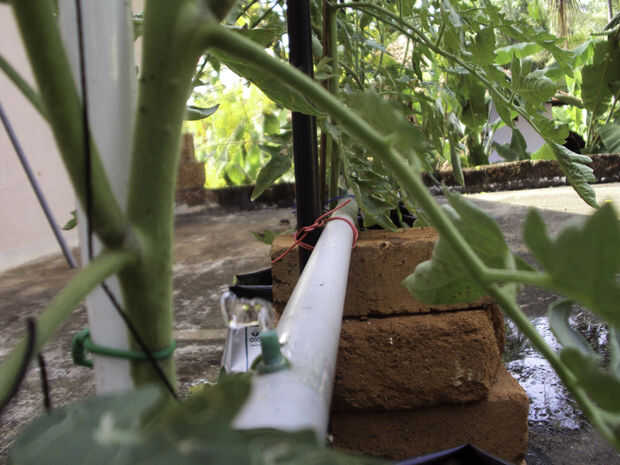

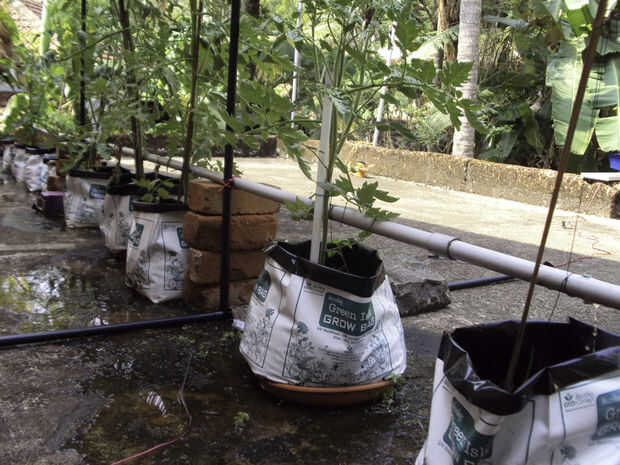

Tomé una pipa de agua de diámetro de 1 pulgada (PVC) y había colocado en una altura con ladrillos (ver imágenes). Después de que i perfora el tubo en la parte superior para la salida de agua, el agujero fue hecho en una manera a gotear el agua a la maceta y regarlo. (el diámetro del agujero debe ser pequeña y debe coincidir con el flujo de agua)

CONJUNTO DE TODOS

Ahora el circuito está listo, puesto que el circuito es alimentado por un panel solar, como arroces de sol en la mañana que la planta obtiene su agua en un intervalo de 30 minutos, puede controlar los tiempos con el 555 para que su planta de obtener suficiente agua

Con una ligera modificación también puede Agregar una entrada para sus fertilizantes líquidos. el sistema es un gran éxito y ahora iget gran tomate sin pesticidas ni productos químicos en él

Contacto: rkpsree
