RGBike POV - proyecto abierto (3 / 9 paso)

Paso 3: Hacer la placa de circuito impreso

En primer lugar, tendrás que hacer la placa de circuito impreso.

Si no sabes cómo hacer un PCB, puede seguir la tonelada de i'bles que están disponibles.
Existen unos métodos de fabricación de PCB, y muchos hacen un poco diferente dentro del mismo método.
Sé por lo menos:

  • Fotoresistencia - el método que utilizo. Yo puedo lograr gran nivel de detalle;
  • Transferencia de Tonner - usted tendrá que utilizar una impresora láser;
  • Azul transferencia cosita (no recuerdo el nombre) - realmente no me gusta el proceso y el detalle alcanzar.

Todos los métodos tienen en común es que el cobre debe ser grabado! Grabador fresco instructable

Retomar todos los pasos que tomé:

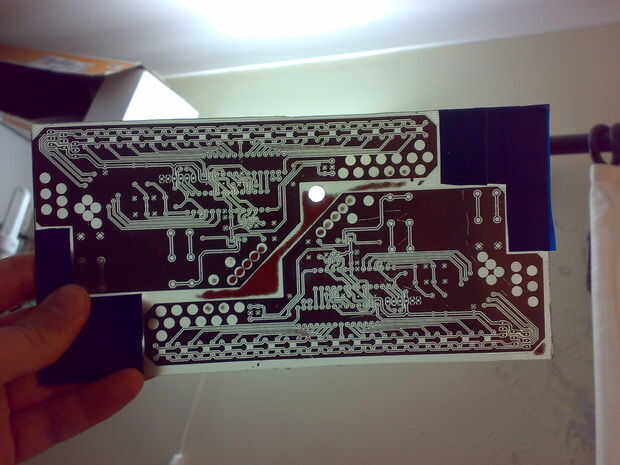

1 - imprimir el diseño en una transparencia. En águila: ULP -> CAMtoPrint;
2 - preparar el cobre y aplicar fotoprotector, como 20 positivo;
3 - exponga el cobre con fotoresistencia a través de la transparencia;

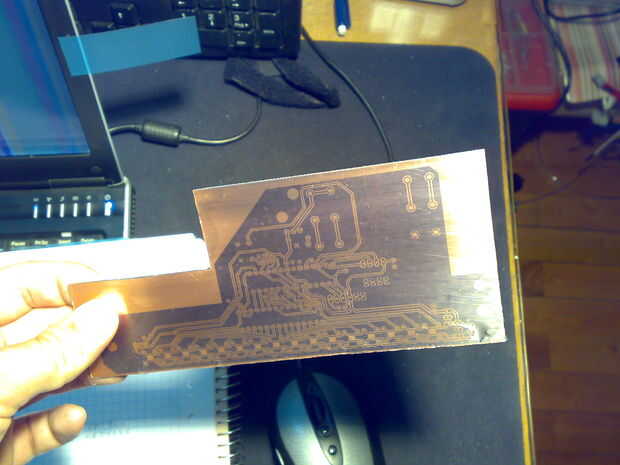

4 - desarrollar la fotoresistencia;
5 - verificación de errores;

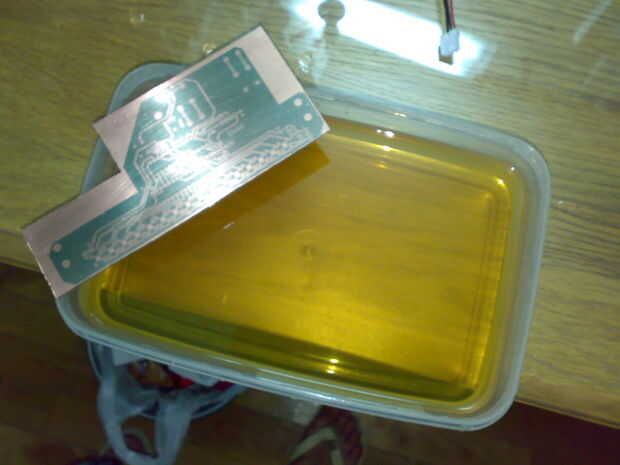

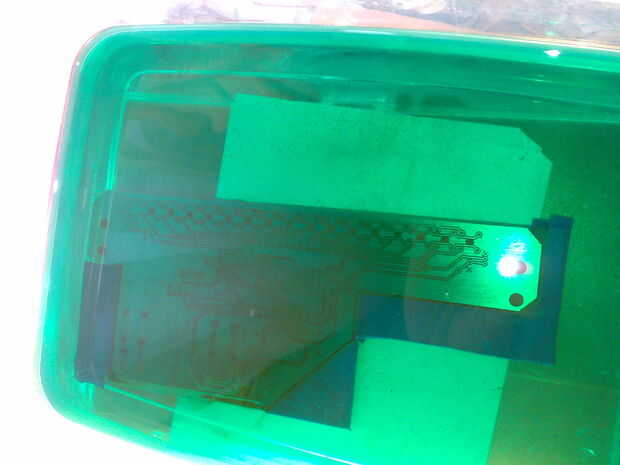

6 - grabar la Junta;
7 - el corte de Junta;

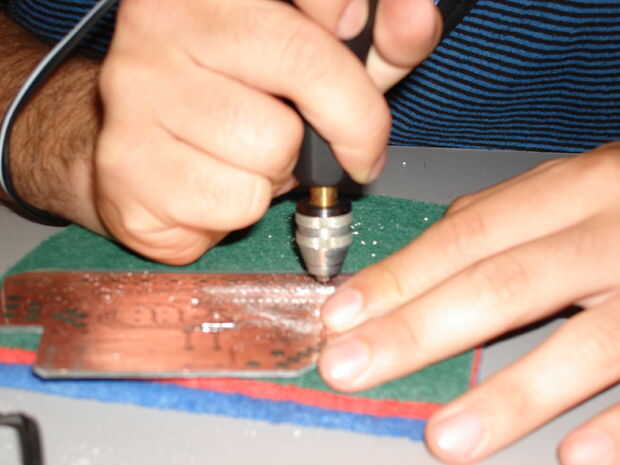

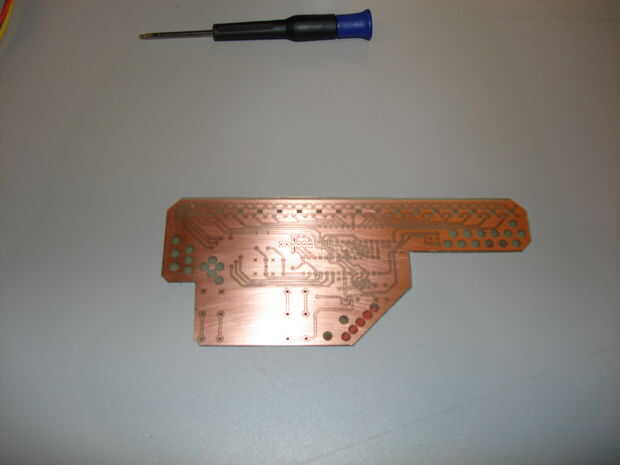

8 - taladro.
