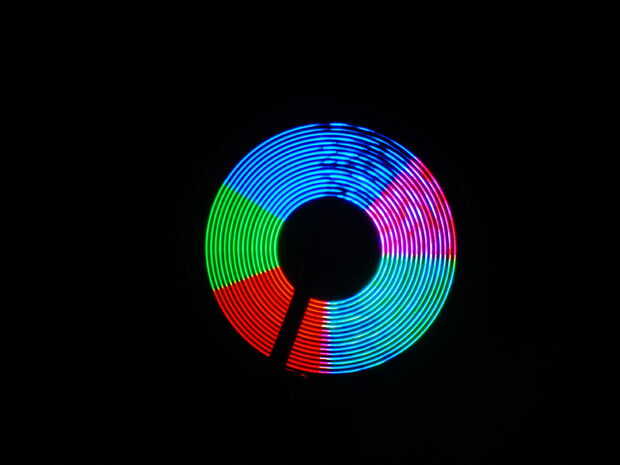

RGBike POV - proyecto abierto (1 / 9 paso)

Paso 1: antes de comenzar

a seguir este instructivo debe ya sabe cómo:

  • Soldadura electrónica
  • Hacer placas de circuitos impresos
  • Comprender los principios básicos de la electrónica
  • Saber un poco sobre microcontroladores

Si no sabes todo, o todo, de lo anterior, este instructivo puede una motivación para el aprendizaje.

Herramientas
Necesitarás las herramientas básicas para:

  • Hacer PCB
  • Trabajar con y para la soldadura electrónica
  • Hardware y software para programar el microcontrolador

Componentes electrónicos

  • 1 x ATMega328p / microcontrolador ATMega168 - ~4.3$
  • 1 x TLC5940 / TLC5941, controlador de LED de salida PWM 16 - ~4.29$
  • 16 x común cátodo Superflux RGB LED - ~ 13$
  • 1 x A3213 - 1.5$
  • 3 x PN2222, transistores NPN - centavos
  • Surtido de resistencias, condensadores, interruptores de tacto y conectores (verificación esquemática y diseño) - otro pocos centavos

Estimación aproximada del costo, ya que estoy construyendo placas de circuito impreso en casa: ~ 35$

Descargar todos los recursos
No te olvides de descargar el esquema y diseño de Eagle CAD y el código de fuente para el firmware.

atención: TobyTetzi notado que he de descargar los archivos ".tmp" en lugar de los archivos .brd y SCH. Sucedió también a mí. No entiendo por qué.
He cambiado al nombre original y parece resolverlo.
