RGB última hélice pantalla (4 / 13 paso)

Paso 4: Mecánica de Motor - la manera complicada

Fondo, puede omitir este paso si quieres.

Un método que he usado que funciona es utilizar el motor de la C.C. para pasar la corriente a los circuitos de exhibición. Dentro del motor es un mecanismo para permitir que las bobinas giratorias del motor al ser alimentado desde los terminales de motores fijados con muelles contactos que abrazan a un conmutador fijado al eje del motor. Cableado a las bobinas de los motores y llevando los cables a través del frente del motor podemos suministrar energía.

Empezar con un motor de C.C. barato, utiliza un motor de 28 peniques de rápido.

Doble hacia arriba las lengüetas de metal que sujetan el plástico posterior y retire el plástico teniendo cuidado de no dañar los resortes de contacto.

Quite el eje del motor.

Moler el montaje del eje delantero del motor utilizando una piedra de pulir hasta que te queda un agujero considerable en el frente de la carcasa.

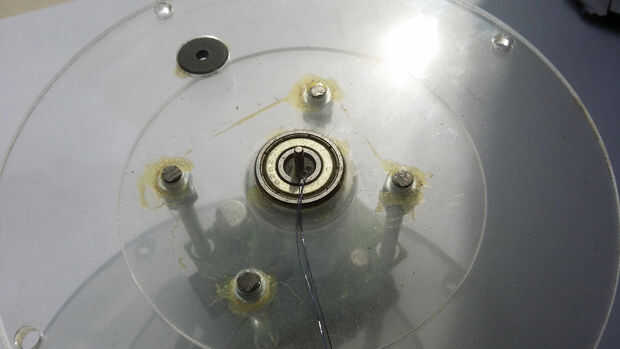

3D imprimir un montaje de un cojinete 0612 que también las ranuras en la parte delantera de la carcasa del motor.

Corte un disco de plástico pequeño que se ajuste bien dentro del rodamiento con agujero central para el eje motor.

Añadir agujeros adicionales en el disco para permitir que tres cables que vienen en la parte delantera de la caja motor.

La soldadura de tres piezas aisladas delgadas de alambre a las tres fases del motor y después pienso que estos cables a través del agujero en la carcasa del motor y por los tres agujeros en el láser corte disco.

Volver a montar el motor cuidado otra vez de los contactos y las asas de metal en lugar de la curva.

Compruebe el motor gira libremente.

Esto funciona y era mi método de prefarred por un tiempo pero hay un número de desventajas claves.

1. todos los de la corriente de los LEDs serán suministrados a través de los contactos del motor lo llevan mucho más rápidamente.

2. su un trabajo bastante grande para hacer un motor

3. el motor debe estar girando por la pantalla para poder para arriba significa resolución de problemas puede significar desmontar

4. la velocidad de los motores no se puede controlar fácilmente sin afectar también el voltaje que alimenta al circuito de exhibición

5. el circuito de pantalla necesita adicionales 6 diodos adicionales para puentes de rectificador de voltaje de forma lo más voltaje cae en las guías de suministro
