RGB última hélice pantalla (2 / 13 paso)

Paso 2: El circuito de LED

Los LEDs son conducidos mediante un simple sistema tampón buffer octal en fichas 74 serie barato y alegre. Hay algunos chips de controlador de LED agradables disponible ahora pero si sabes lo que tu hacer y tener un montón de procesamiento en el microcontrolador entonces éstos no son una necesidad.

Los LEDs que utiliza son muy pequeño ánodo de común tipo SMD LEDs que compré de Farnell. Eran caros pero vienen con un lente y se ven muy bien iluminado. También son muy pequeños y originalmente trataba de una pantalla de 32 LED utiliza un LED mucho más grande aunque esto funcionó muy bien fue un poco demasiado grande para estar girando a alta velocidad sin cualquier jaula de seguridad.

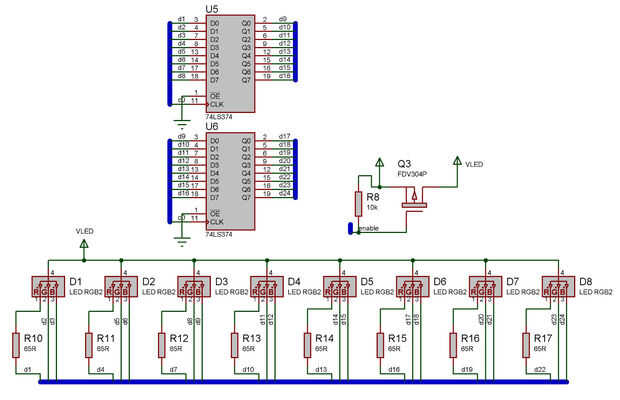

Para manejar los LEDs utilizo 8 pines de datos desde el microcontrolador y un pin de reloj. Los 8 datos pines están conectados a la entrada del buffer octal primer IC y los cátodos de los 8 primeros LEDs. Las 8 salidas del primer tampón CI entonces se alimentan a las 8 entradas del búfer segundo IC y los cátodos de los LEDs del segundo 8. La señal de reloj se alimenta a todo el búfer de ICs para que juntos del reloj al mismo tiempo. Con esta técnica consigues (8 + 1) * 8 = 72 bits de control o 72 / 3 = 24 LEDs RGB. Si se utilizaron 11 ICs de búfer la cantidad de LEDs RGB va hasta 32.

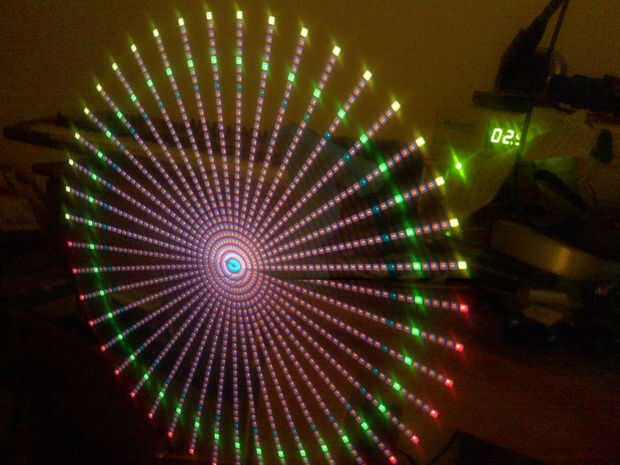

Los pasadores de ánodo de LED están todos conectados entre sí y luego a la clavija de drenaje de un canal de nivel P la lógica FET. Esto permite que todos los LEDs que se apagará mientras que reloj de los datos. Sin el FET tiendes a obtener alguna luz manchada sobre la pantalla interna cuando se enciende la pantalla exterior que es mejor evitar. Este efecto de deformación se muestra en la imagen.

El LED rojo tiene una tensión más baja de conductor que los canales verdes y azules por lo que las resistencias están ahí para permitir que la intensidad del color a permanecer uniforme para los tres colores.

Por supuesto no tienes que usar LEDs RGB, LEDs normales le funciona igual de bien y le dará 3 x la resolución para el mismo número de señales de control. Soy solo un tonto para los colores bonitos.
