Paso 4: diseño
(Si no, hay una buena probabilidad podría dañar algunas piezas o que las Naciones Unidas-soldadura y volver a soldar sus errores)
Observe el LED RGB con cuidado, en lado del LED hay un lugar plano, este es tu punto de referencia en que manera los pines son para conectar. Con el punto plano a la izquierda, el perno más largo es el segundo desde la izquierda. Este es el pin común. El cable rojo del LED es la izquierda más plomo, y el conductor común, el cable azul y el cable verde. Cuando cable el LED tenga cuidado de seguir estas pautas.
RGB LED de montaje en la protoboard y conecte las resistencias a cada uno de los cables como se indica en el esquema. No hay resistencia en el ánodo común.
Fije un alambre para el ánodo común y su paquete de batería o fuente de energía para el cable del ánodo.

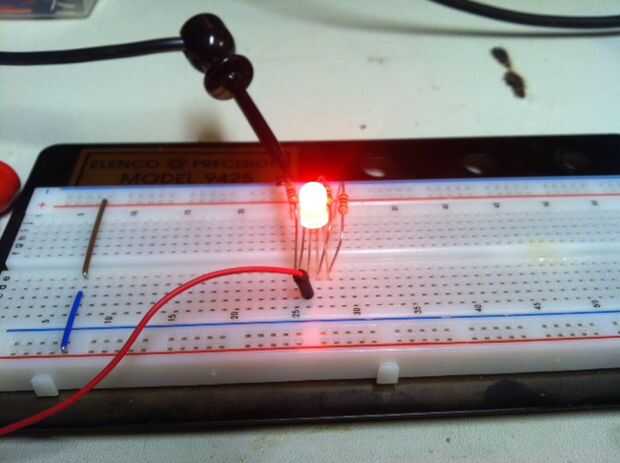

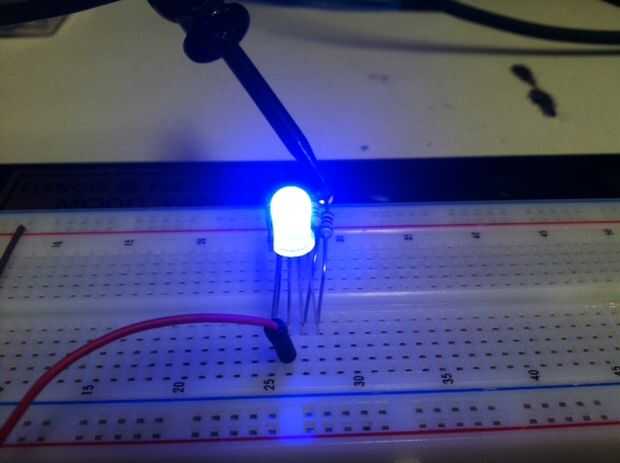

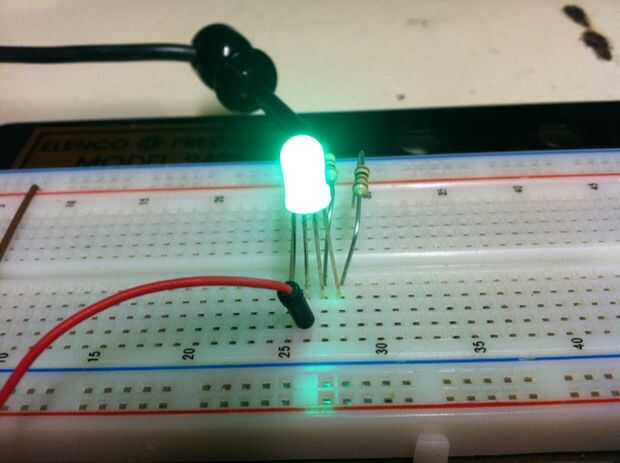

Ahora con el cable de tierra a cada cable de la resistencia, cuenta de que el color cambia en el jardín botánico.
Ver las imágenes adjuntas.
Conectar el resto del circuito.
Asegúrese de que entender las ubicaciones de los pin ATTiny 2313. Haz tu 2313 ATTiny, encontrar la muesca de 1/2 círculo en un extremo de la viruta. Asegúrese de que usted contar sus pernos de esto como su posición de referencia.

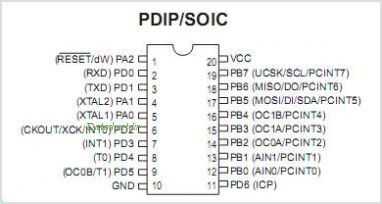

Ver la imagen adjunta de los pinouts ATTiny 2313:
Las clavijas que nos preocupan son:
PIN 10, tierra
PIN 20, fuente de voltaje de 5 voltios
Pin 12, pin LED rojo
PIN 13, pin LED azul
PIN 14, perno de LED verde
Asegúrese de que usted conectar el pin LED común a la fuente de voltaje.

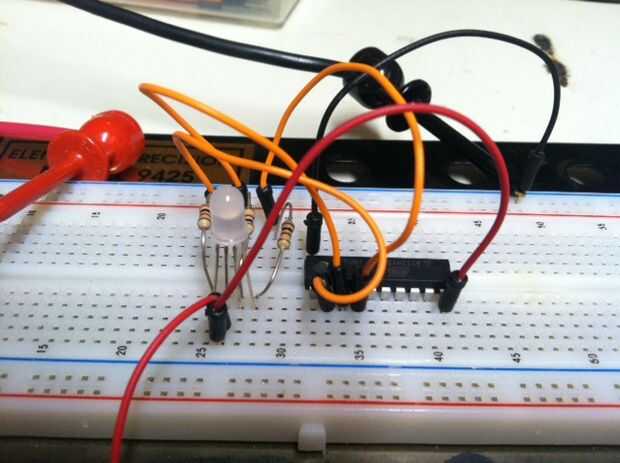

Refiera por favor a la imagen adjunta de la placa terminada:
