Paso 3: Construir el circuito
http://www.Sparkfun.com/tutorials/108

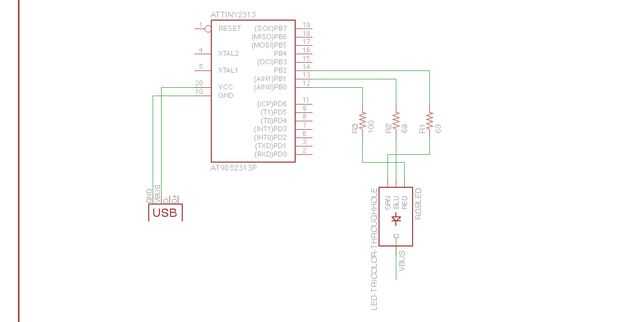

Se refieren a la imagen del circuito terminado RGB LED circuito de la águila.
Observe los pines en el ATTiny 2313, estamos usando pin 20 para nuestra fuente de voltaje de 5 voltios desde el cable USB (cable rojo)
Estamos utilizando el pin 10 de la fuente de la tierra, el conductor negro del cable USB.
Recuerde nuestros cálculos de resistencia, observe nuestro 100 ohm y dos conexiones de resistencia ohm 69 a RGB LED.
Estamos utilizando el puerto B, pines 12, 13 y 14.
Asegúrese de que doble Compruebe estos pines. Cuando escribimos el programa utilizaremos los mismos pernos de puerto.
Si utilizas diferentes pernos tu programa no funcionará.
Sería sabio construir este circuito en un tablero de pan para probar el circuito y programa.
Una vez que todo está funcionando, entonces transferir el circuito a un tablero de pan de soldadura y soldar los componentes a la Junta para una instalación más permanente.
