RGB LED destacado plástico cuadro de grabado/grabado con marco (4 / 5 paso)

Paso 4: Construir el marco

Ahora que la parte más difícil del grabado, se puede relajar un poco. La estructura fue construida con restos de madera que tenía alrededor. Casi cualquier tipo de madera se puede utilizar, pero ten en cuenta que va esculpiendo las cavidades en el marco de los componentes del circuito (llegaré a eso) en varios puntos. Maderas más duras así que será más difíciles trabajar con if su trabajo a mano. También, si tu cepillado en la coloración de la madera frente a la pintura, tenga la dirección de grano y calidad en mente.

Como imaginas, hay cuatro lados a este marco de: top, dos lados y el fondo. Deben cortar la parte superior e inferior a las siguientes dimensiones:

Lados - longitud más corta del lado (marco interno) 5 1/2", el lado más largo (marco exterior) 6 1/2"
ancho de 9/16"
profundidad 1"

Parte superior e inferior - longitud, corto lado 2 1/4", el lado más largo 3 1/4"
ancho de 9/16"
profundidad 1"

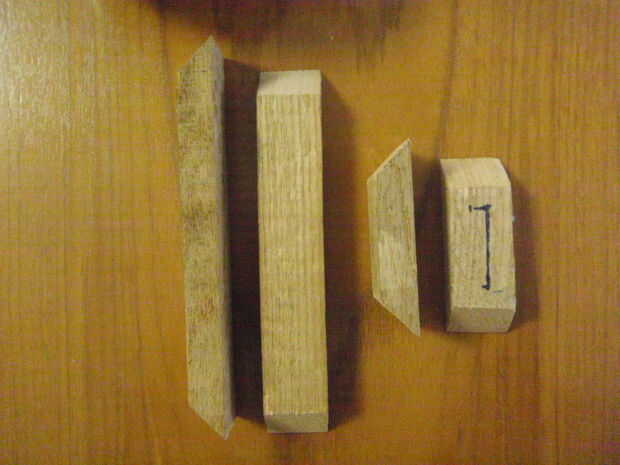

Tuve una chuleta de sierra para cortar los componentes de marco en ángulos de 45 grados. Si no tienes una chuleta de la sierra, usted podría utilizar una caja de ingletes o sólo marcar la madera y cortar con una sierra.

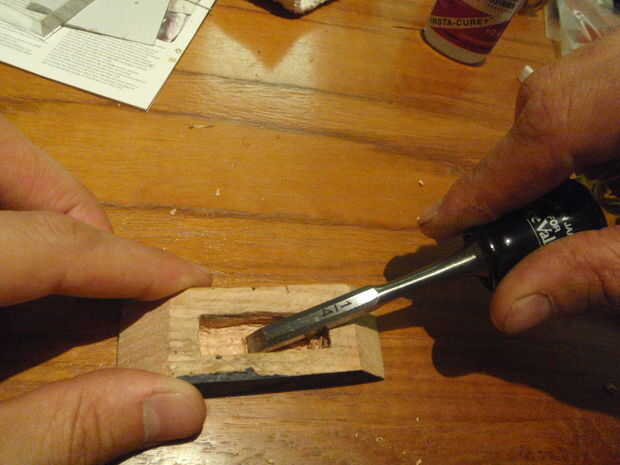

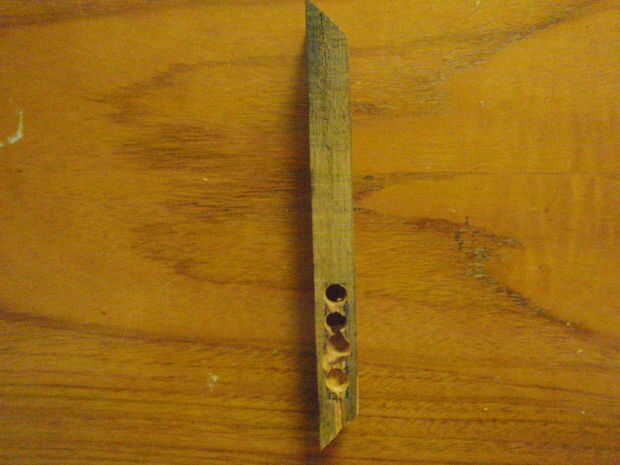

A continuación, marque las áreas (en la parte interna superior e inferior) que va esculpiendo para hacer espacio para sujetar la pieza de plástico, asegúrese de que todo va a las líneas hasta correctamente. Puede perforar agujeros en estas áreas para ayudar en el proceso de talla. Ya sea el superior o el inferior tendrá que tener una cavidad profunda para 'ocultar' el LED una vez en el marco. Si utiliza la parte inferior para este paso (como hice yo), la parte superior sólo tendrá un hueco poco profundo en la parte superior del marco para sujetar la pieza de plástico en su lugar. Que lado (superior o inferior) utilizan para ocultar el LED necesita un agujero perforado a través a la parte posterior del marco. Esto es para enrutar los cables hacia atrás y fuera de la estructura.

La profundidad de las cavidades puede variar dependiendo de los componentes que utiliza. Es decir. Si tu cepillado para utilizar dos pilas AA en lugar de la moneda de las células utiliza, entonces lógicamente tendrás que ajustar como sea necesario para mantener las baterías más grandes.

Necesita hacerse pequeñas 'venas' en la parte posterior del marco para ejecutar los cables del circuito a las baterías, interruptor (si tu usando uno) y resistente

Una vez que se hacen los cortes, las cavidades y venas, arena el interior, la cara y paredes exteriores de las piezas lisas. Obtener su pintura hacia fuera (esto es mi parte favorita) y a la pintura. Decidí usar pintura de aerosol de pintura negro mate en la cara y los lados exteriores y la caoba del lado interno de la mancha roja. Tenga en cuenta el color del LED su uso cuando se selecciona el color de la pintura/de la mancha.

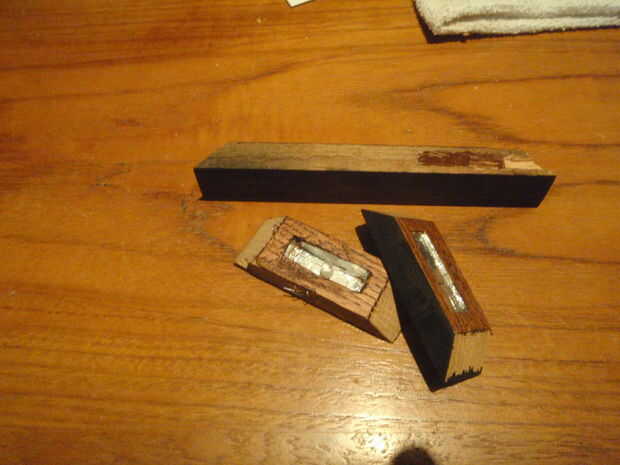

Pongo alguna cinta de plata en los agujeros que se sostenga la pieza de plástico para aumentar la reflectividad de la luz.
