RGB LED destacado plástico cuadro de grabado/grabado con marco (1 / 5 paso)

Paso 1: Piezas y herramientas

Para este proyecto he intentado utilizar lo que tenía alrededor o disponibles en mi tienda local de suministro electrónico. Definitivamente hay una gran variedad de componentes electrónicos en internet, pero ya que no estoy demasiado familiarizado con la electrónica, que decidí ir a una tienda local para asegurarse de que conseguí lo que quería. Por todos los medios, comprar fuente lejos!

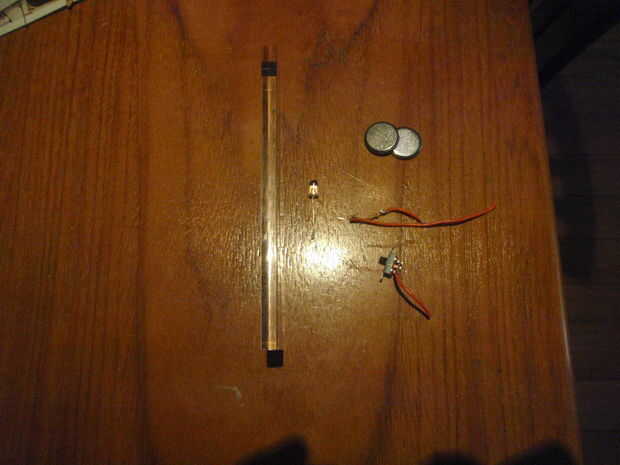

-1 5mm RGB LED (rojo - 2.6v 6000 mcd, mcd 5000 verde 2.8v, azul 4.2v 4500 mcd) más de
enough.* brillante

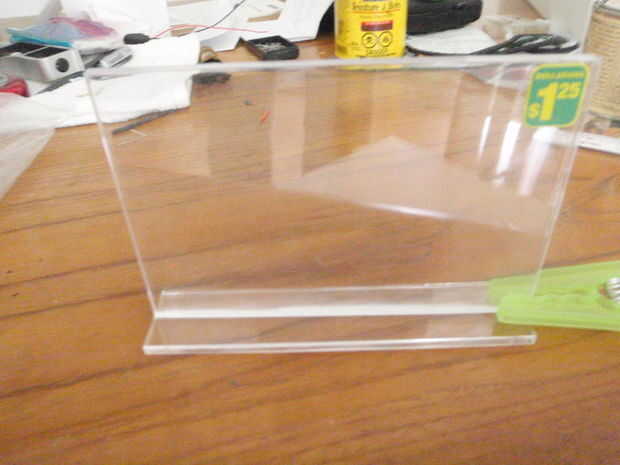

-1 marco plástico de la tienda del dólar (usé uno con una base de 6 x 1 1/2 x 1/4)
-longitud 1.5 pies de madera de 1 "x 1/2" (estoy no estoy seguro qué tenía, pero cualquiera va a hacer)
-1 resistencia de 100 ohm
-2. 3V 120 mAh pilas de monedas
-1 mini interruptor SPST (opcional)
-pegamento
-plano de pintura negra o roja mancha caoba

  • Si su compra algunos rgb LED por primera vez, mira para algunos con 1 ánodo y 1 cátodo vs 1 ánodo por color (3 ánodo y cátodo común). Son mucho más fácil trabajar con.

Tuve suerte de tener herramientas para este proyecto de otros proyectos. Asi que chicos, recuerda que nunca debemos justificar herramientas gfs y esposas. Realmente si su en la construcción de las cosas, inevitablemente terminarás usando estas herramientas y piezas (sobre todo la herramienta rotatoria) para futuros proyectos.

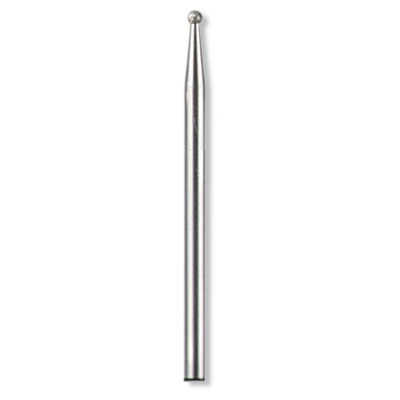

-Rotatorio herramienta con punta de rueda de diamante pequeño (bolita de 1/16)
-tope cincel de 1/4"
-Soldador (opcional)
-broca para taladro de 15/64"
-taladro o taladro de mano.
-un ordenador con internet y una impresora
-Mordaza (recomendado)
