RGB 4x4x4 LED Cube (6 / 6 paso)

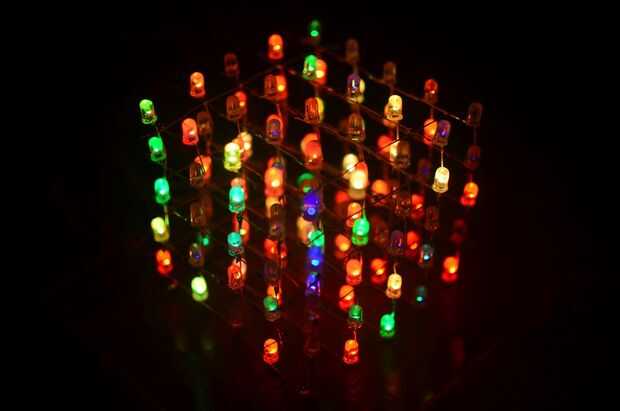

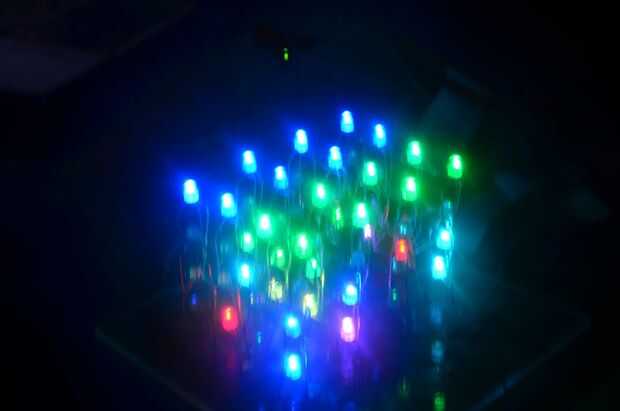

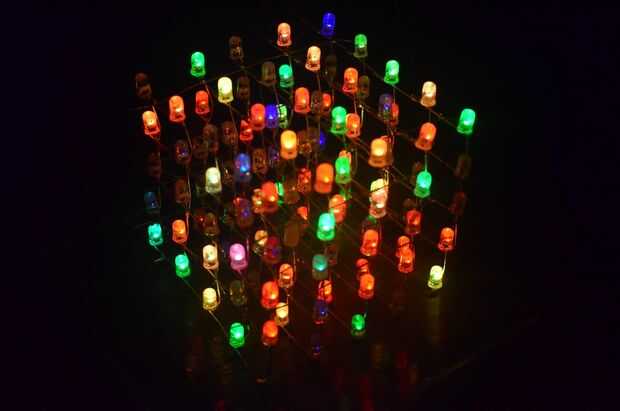

Paso 6: Boqueen en nuestras fotos y leer nuestras notas

Notas y consejos:

  • El tamaño especificado aquí se podría ampliar a 5 x 5 x 5 o 8 x 8 x 8 o 10 x 10 x 10 dependiendo del número de LEDs y su paciencia.
  • El 74HC595 es redundante aquí tan solo hay 4 canales para seleccionar. Sin embargo, para un mayor número de LEDs se convierte en necesario.
  • LEDs con un cátodo común, utilizar 1 TLC5916 y 6 74HC595s.

Referencias:

http://www.ti.com/Product/msp430g2553

https://github.com/rohitvarkey/phosphene

http://www.ti.com/Product/msp430g2553
