Paso 2: Estructura de cubo

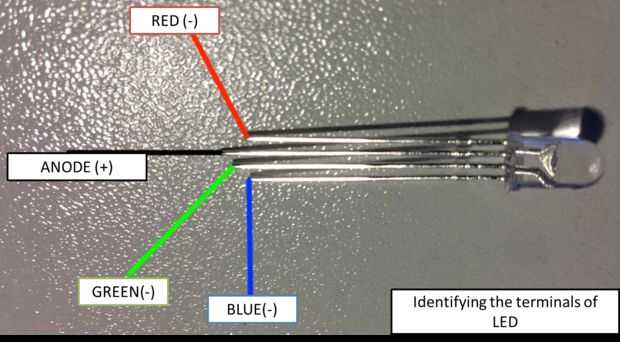

1) un LED RGB pueden ser de dos tipos, cátodo común o ánodo común.
Los LEDs utilizados aquí son LEDs de ánodo común, es decir, tienen un ánodo y tres cátodos, uno para cada color. Todos los LEDs de prueba antes de usarlos; llevaría más alto niveles de precisión y habilidades Jedi para reemplazar un LED una vez completada la estructura. Sostener verticalmente el LED tal que todas las patas hacia usted y el ánodo común es la segunda pata de la izquierda. Doble ánodo hacia que las piernas no toquen y el ánodo ahora es perpendicular a las otras patas. (Imagínate a ti mismo levantando la pierna para patear a tu amigo) Ligeramente extendido las otras patas que parecen una araña 4 patas con una pierna levantada. Repita para todos los 64 LEDs.
2) en el tablero, trazar 4 líneas verticales paralelas separadas 5 cm (las piernas del ánodo deben ser al menos 6 cm) aparte. Trazar 4 líneas paralelas horizontales perpendiculares a la vertical que forman 16 puntos de intersección. Perfore agujeros en cada esquina que la cabeza de LED encaja exactamente en el orificio. Un agujero más grande puede causar estructura inestable. En caso de que el orificio es más pequeño, mientras los LEDs más adelante, esto podría causar problemas.
3) Imagínate en la playa que se pega la cabeza en la arena y levantar una pierna hacia arriba y la otra pierna hacia adelante, que las piernas son perpendiculares entre sí. Coloque los LEDs del mismo modo que la punta de un ánodo apenas toque el comienzo del ánodo al lado. Todos los LEDs deben colocarse en la misma configuración; por ejemplo, rojo cátodo a ánodo izquierdo, doblado al lado tal que la pierna enfrenta, cátodo verde a su lado y el cátodo azul a la derecha.
4) de la soldadura de las uniones donde uno ánodo toca el otro. Ahora tenemos 4 paralelo trenes de 4 LEDs cada empalme en ánodos.
5) tira un solo filamento de alambre totalmente. Tire del cable tenso sujetando a un extremo y un peso pesado del balanceo en él uniformemente. Mantenga el alambre perpendicular a las 5 columnas de LEDs que toca todos los ánodos. Todos los empalmes de la soldadura. Es recomendable tener tales alambres de 2 a 3 en cada capa para añadir estabilidad a la estructura en diversos lugares. Por ejemplo, un cable entre LEDs 1 y 2 y otro cable entre LEDs 3 y 4 serían garantizar el equilibrio. Otro cable en el medio podría evitar la flacidez. Ahora, tenemos una capa de LEDs con cátodos de 16 x 3 y un ánodo común. Con cuidado quite la capa de los orificios y póngala a un lado.
6) hacer 3 capas más que utilizan todos los 64 LEDs.
7) dejar la última capa en el tablero en los agujeros. Mantenga los tubos cilíndricos en la capa paralelamente a distancias.
8) Levante otra capa con cuidado y coloque en la capa en la Junta cuidadosamente la capa descansa cómodamente en los tubos cilíndricos y se alinea perfectamente con la capa debajo de él. Colocación perfecta aseguraría que todos los cátodos toquen exactamente el cátodo por encima de él. Doblar ligeramente las patas donde desalineada. Tenga cuidado para no hay cortocircuitos.
9) soldar todas las uniones y lentamente Deslice los tubos de salida.
10) Repita el procedimiento para las capas restantes.
11) ahora tenemos 48 cátodos que en nosotros y 4 ánodos (uno por capa sobresale a nosotros). Asignar coordenadas a cada LED a partir de (capa inferior, fila frente a usted y a la izquierda la mayoría columna es decir, como el primer octante de un sistema 3D coordina a partir de origen.) Tenemos 48 cátodos, 16 rojos, 16 verdes y 16 azules. Vamos asignar puntos como 00R, 00G, 00B, 01R,..., 33 G, 33B. Conectar 8 conectores con el fin de cátodos en serie en la siguiente secuencia: 00R, 01R, 02R, 03R, 10R,..., 32R, 33R, 00G, G 01,..., 33 G, 00B..., 33B. Conecte un conector de 4 pines al ánodo a partir de la parte inferior más capa (0).
