Paso 5: Estructura interna

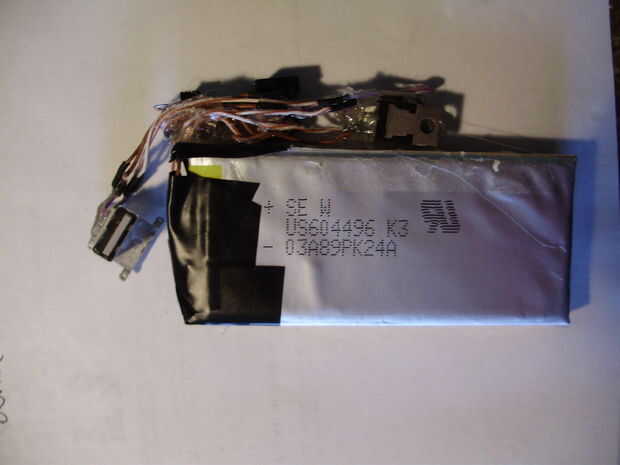

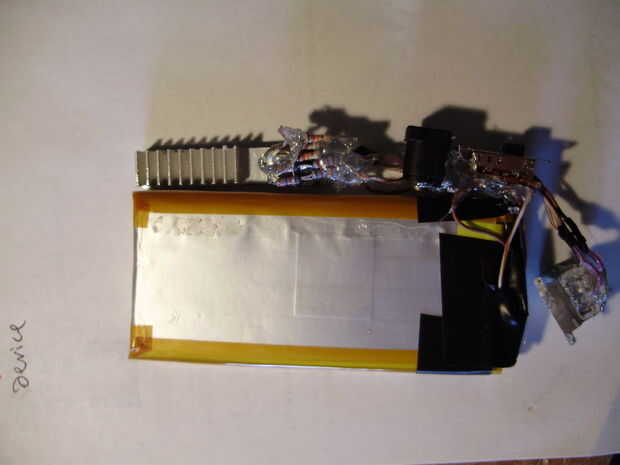

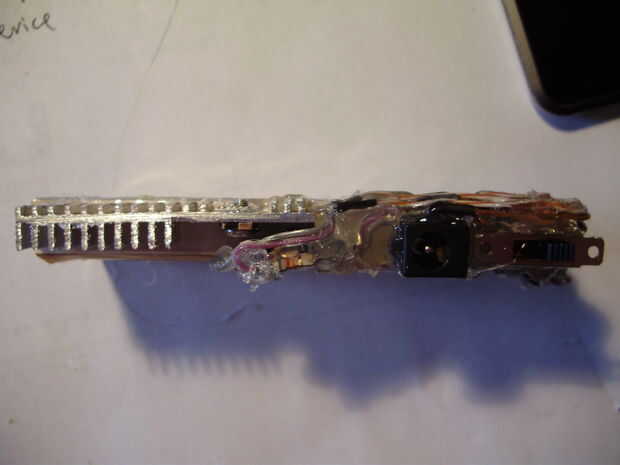

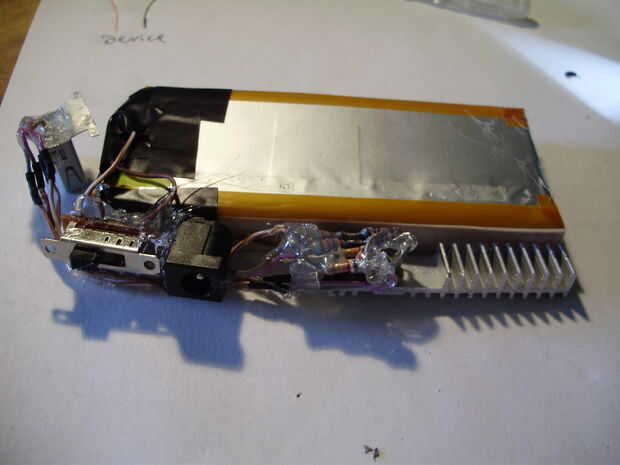

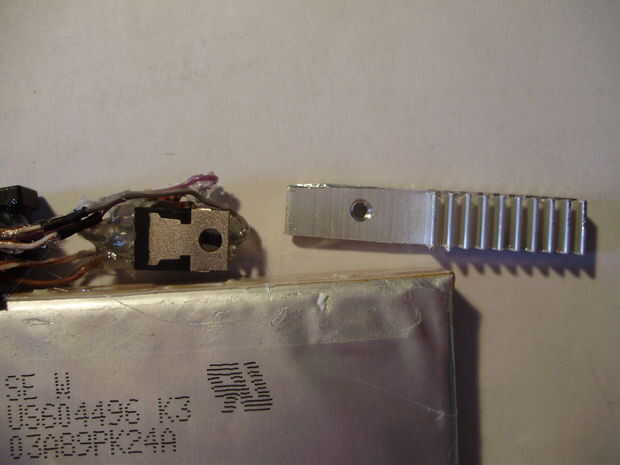

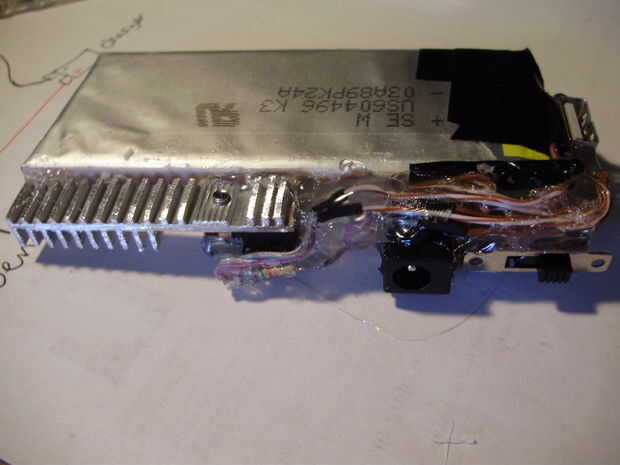

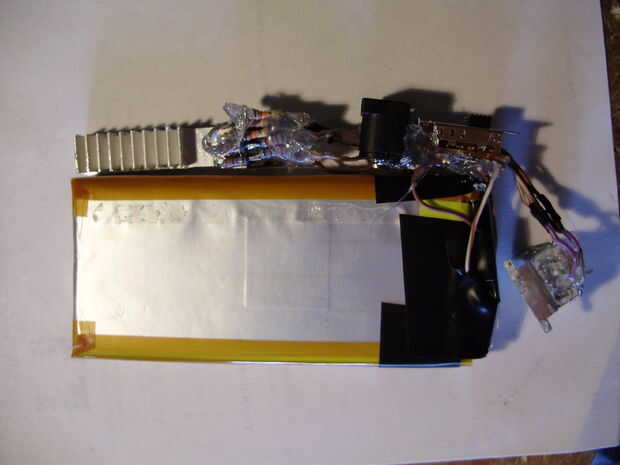

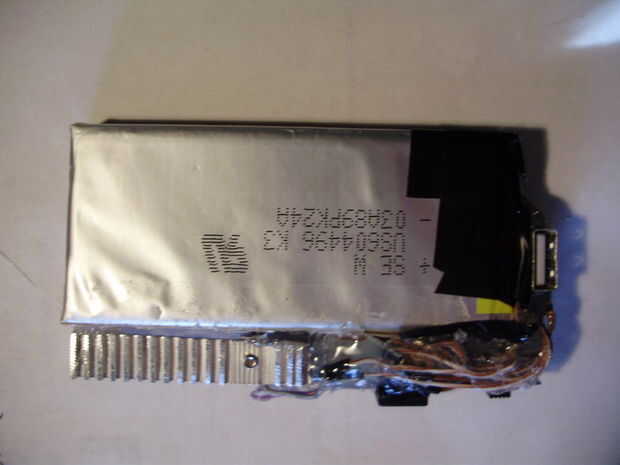

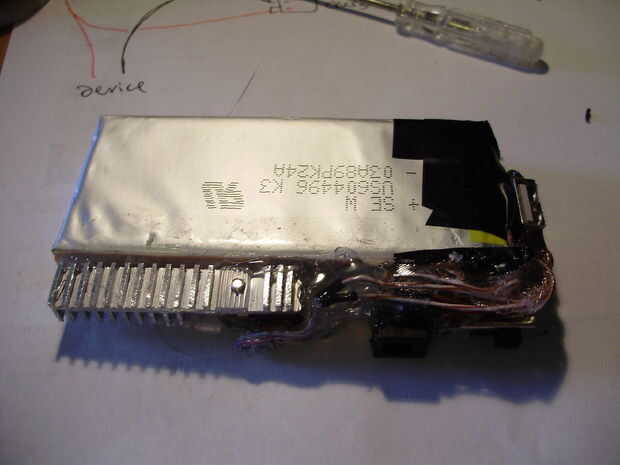

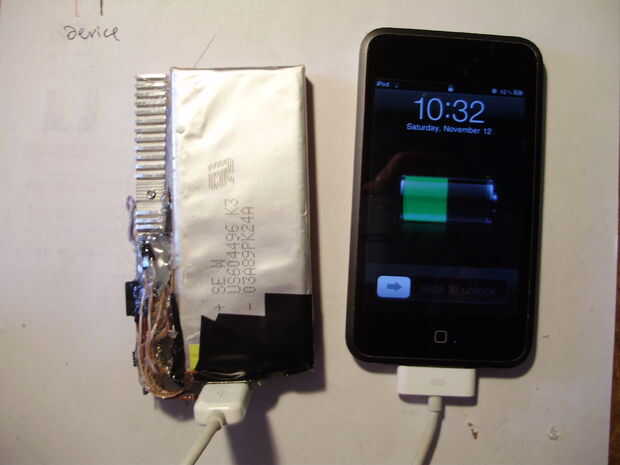

decidí que sería más fácil construir un caso apuesto si el cargador tiene una estructura interna que mantiene juntos.  Entonces el caso podría ser totalmente estético, en lugar de estructuralmente importante.  Para asegurar todos los componentes, yo simplemente caliente pegado a las células de la batería, tan compacto como sea posible.  La desventaja de usar un montón de pegamento caliente para unir todo, es que es casi imposible arreglar cualquier problema eléctrico que pueda surgir.  Sin embargo, puesto que el circuito utilizado es muy simple, estoy esperando que nada irá mal cualquier momento pronto.  Durante este paso, he añadido un disipador de calor al regulador de voltaje.  Utilicé un segmento delgado de un disipador de calor extraído de una fuente de alimentación ATX muerta y cortado y presentado para que quepa dentro de las dimensiones del cargador.  Ya tenía un agujero roscado, por lo que simplemente lo atornillan en el 7805 con un poco de pasta térmica entre los dos.  Antes de pegar todo junto, no se olvide de probar el circuito para ver que nada ha ido mal.  No quiere tener que arreglar una vez todos los componentes están cubiertos de pegamento.
