Retro recargable USB Booster (2 / 12 paso)

Paso 2: Circuito de carga

Para obtener un iPod para reconocer el cargador, seguí la guía de este Instructable.  No tengo los valores de resistencia exacto, así que improvisa y crea las resistencias correctas soldando resistencias del doble o la mitad de los valores requeridos en serie o en paralelo.  El resultado de este circuito es que el iPod recibe 2.8V sobre ambas líneas de datos, que señala el iPod a 1A del cargador.  Muchos dispositivos se cargarán sin las resistencias añadidas, así que si no tienes un iPod/iPhone no se moleste con ellos.

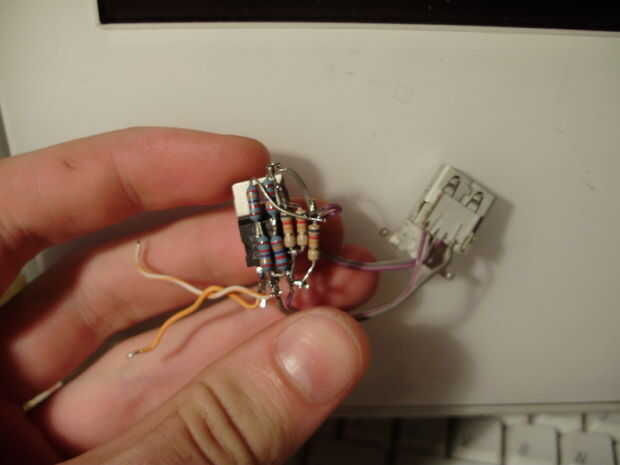

Después de soldar las resistencias juntos y el regulador de voltaje, que conectado a un conector USB hembra a las partes apropiadas del circuito.  Al probar el circuito, tenga cuidado de no correr demasiado, como el regulador de tensión aún no tiene un disipador de calor y se calienta.
