Paso 2: Construir el circuito cargador
1. un puente de diodos para convertir el voltaje del generador en DC rectificado.
2. una batería recargable de nivelar la tensión y exceso de potencia generado cuando no está conectada al puerto USB. También puede usar un condensador grande, pero las baterías ofrecen un nivel de voltaje más predecible.
3. un convertidor para traer el voltaje baja hasta 5VDC para carga por USB
4. un enchufe del USB.

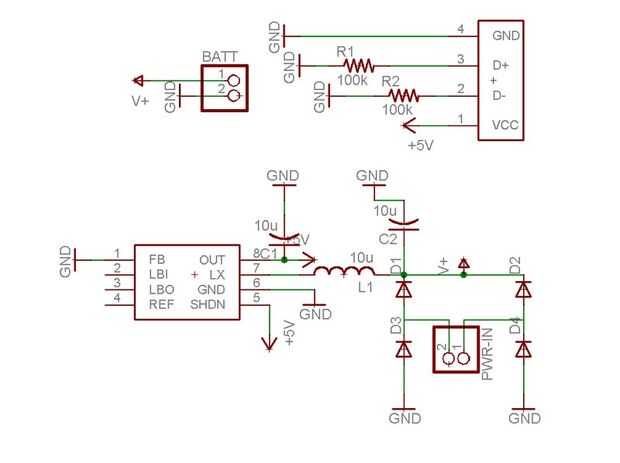

He dibujado el circuito en EAGLE, un programa que recomiendo encarecidamente. Usted puede descargar gratuitamente desde cadsoft.de. Se unen el diseño esquemático y una sola capa. El uso real del águila y la fabricación del tablero son más allá del alcance de este instructable. Muchos grandes instructables están ahí para cubrir estos temas. Ver esto por ejemplo, sobre cómo hacer PCBs en su cocina.
Lista de partes para el circuito del cargador (cantidades en negrita):
1 x salida ajustable de L6920 paso a CC (entrada mínimo de 1V, Datasheet aquí)
Digikey # 497-4593-1-ND
x 4 1N4148 diodos de conmutación (usaba Duns SOD523 pequeñitos, pero usted puede sub en lo que tiene cerca)
Digikey # 1N4148WTDICT-ND
2 x 10uF cerámico u otros condensadores ESR baja (yo usé 1206 Duns)
Digikey # 39901299-1-ND
2 x resistencias de película delgada de k 100
Digikey # P100kFCT-ND
1 x 10uH bobinada inductor
Digikey # 490-2519-1-ND
1 x USB hembra tipo un conector smd
Digikey # AE9924-ND

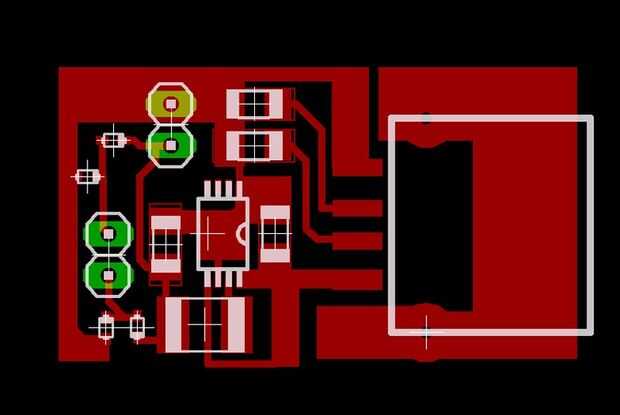

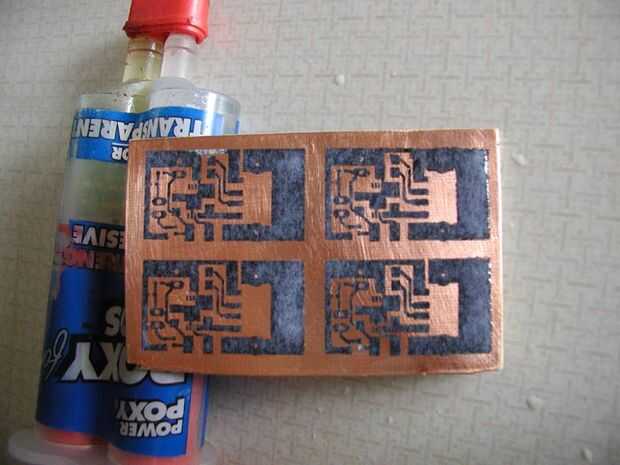

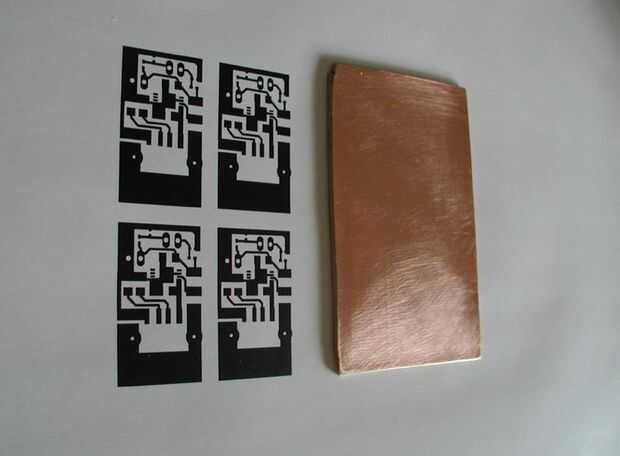

A continuación puede ver el esquema y archivos de tabla y archivos JPEG de ellos. La parte difícil es hacer un buen PCB en su cocina que tiene rastros lo suficientemente pequeño como para el paquete TSSOP de la L6920. Como veis en la foto, hice 4 tarjetas a la vez ya que cada uno es tan pequeño.
El truco para poner juntos es para comenzar en el centro y mover su camino, comienzan con el L6920 y añadir los discretes SMD como vas. Un par de pinzas es esencial, junto con buena vista o una lupa, luz brillante y una mano constante. No preocuparse por conseguir demasiada soldadura allí, utilizar su mecha de soldadura para limpiar cualquier accidente y comprobar su trabajo con un multímetro después de cada paso. Práctica hace la perfección.
