Reproducir archivos de sonido audio (wav) con un Arduino (1 / 9 paso)

Paso 1: requisitos

Arduino - yo uso el Mega, sin embargo no hay razón por qué la ONU no debe trabajar.

Lector de tarjeta SD-el programa está configurado para el: MicroSD arranque tablero regulado con lógica conversión V2
http://www.hobbytronics.co.uk/microSD-Card-regula...

.

Ver este instructable para SdCard detalles:

.

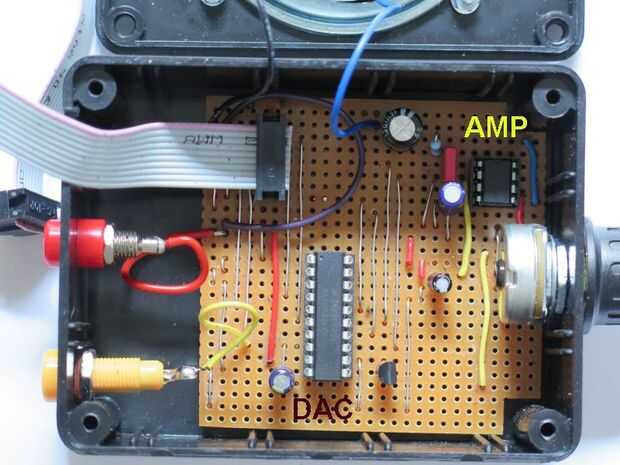

DAC0832 LCN - un excelente de 8 bits de digital a analógicos convertidor-A cuantas libras.

LM386 N-1 Op amp-barato como patatas fritas

zócalo del chip de 20 maneras

enchufe de chip de 8 polos

9 voltios energía fuente-una batería va a hacer.

Referencia de tensión LM336 2.5 V

Condensador de 10uF * 3 (cualquier voltaje más de 9V)

resistencia de 10 ohm

condensador de 50nF - (o en algún lugar cerca de 47nF, 56nf, hará de 68nf)

Condensador de 220uF

altavoz de 64 ohm

Potenciómetro lineal de 10 K

Cable para conectar las líneas de 8 datos entre Arduino y el circuito-

En la ONU que el 8 conexiones están en línea, en la Mega están en pares.

En la Mega utilicé cable de cinta de 10 vías con una cabecera IDC de 10 forma. (2 alambres son de repuesto)

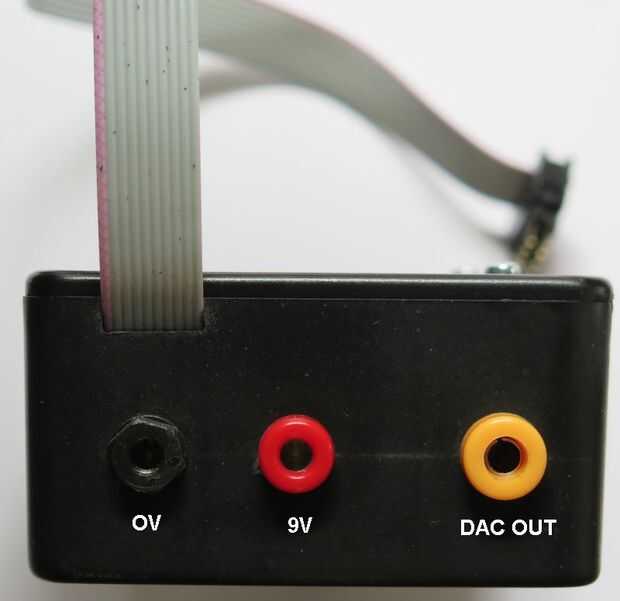

Conectores de enchufe para 9V, 0V y CAD a

Junta de tira de cobre, soldadura, alambre, cortadores etc.
