Paso 7: reparación
Si el condensador está roto, desoldar y reemplazarlo. He intentado averiguar si esto fue la única parte de defecto y decidió hacer pruebas adicionales antes de intentar comprar un reemplazo. No tengo el condensador que fue utilizado en la alimentación y tuvo que usar un reemplazo cercano.
Si utiliza otros condensadores que los originales en que hay que respetar algunas reglas el fin de no para quemar algunas cosas...
-Mire el voltaje que el condensador se hace para. Sólo utilice los condensadores que tienen valores de iguales o superior al impreso en el original.
Si nos fijamos en las imágenes cuidadosamente, verá que usé un reemplazo con sólo 400V. Simplemente tomé el riesgo porque en el poder más barato se utilizan capacitores de 400V único suministros. Debería funcionar, pero 420V le da un espacio extra de seguridad. En alta calidad condensadores con más fuentes de alimentación de 400V son utilizados... aun esto que falla de vez en cuando... como usted puede ver aquí.
-Tome un valor capacitivo lo más cerca posible a la original. La original muestra 68uF. Por suerte encontré uno que era de 100uF. Yo habría intentado un 47uF también, pero que llevaría a menos corriente en el lado de la notebook. Para la prueba sería ok.
Antes de desoldar el condensador original escribir una descripción sobre cómo era soldado. Es importante mantener la polaridad de los condensadores.
Cuando la sustitución de la pcb de soldadura tenga cuidado soldar el "-" y "+" para las teclas correctas. Guarde el original para que recuerden cómo fue conectado.
Para averiguar si la fuente de alimentación puede suministrar la corriente necesaria, colocar un resistor de la energía del enchufe de la notebook.
¡ NO CONECTE EL ADAPTADOR DE CA A LA NOTEBOOK AHORA! EL PORTÁTIL PODRÍA DAÑARSE SI LO HACES!
¡ ATENCIÓN! NO TOQUE NINGÚN COMPONENTE MIENTRAS QUE EL ADAPTADOR DE CA ESTÁ ENCENDIDO! ESPERAR ALGUNOS MINUTOS DESPUÉS DE TIRAR EL ACORDE DE LA ENERGÍA ANTES DE TOCAR NADA!

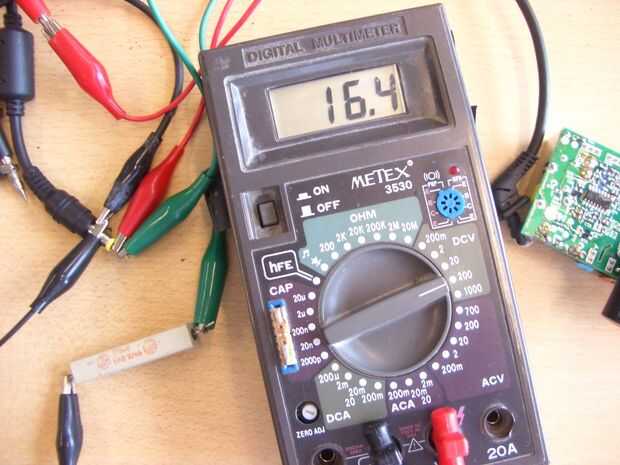

En la fotografía se puede ver que la fuente de alimentación entrega 16V como lo indica el signo. El resitor se calienta muy rápidamente. Seleccioné una resistencia de 6,8 ohmios. Debe aprovechar una corriente de aproximadamente 2.4A. Es aproximadamente la mitad de la corriente que el adaptador es capaz de dar. Esto es aceptable para una prueba corta. La resistencia tiene que ser capaz de manejar 40W en esta configuración. Debe ser grande.
Como se aprecia en la fotografía, el condensador de prueba no encaja en el adaptador de CA. Ahora tengo que comprar un condensador nuevo, con la misma calificación que el viejo...
